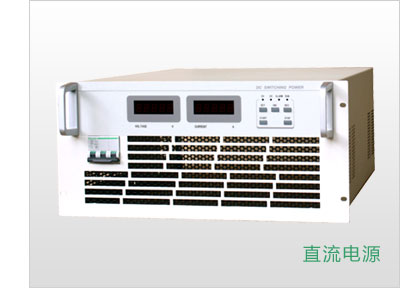

型号:WYK系列直流开关电源

概述:本直流开关电源采用高频电力电子开关变换技术和多级闭环反馈控制技术,动态响应快,过流能力强,输出纹波低,体积小、重量轻、效率高,操作简便。具有稳压和稳流两种输出模式,具有紧急停止功能,可瞬间停止电源输出,具有RS232远程通讯控制功能,外部模拟量端口。



产品详情


直流开关电源采用高频电力电子开关变换技术和多级闭环反馈控制技术,交流电输入后经过整流、逆变、高频变压器、高频整流滤波后输出。动态响应快,过流能力强,输出纹波低,体积小、重量轻、效率高,操作简便,确保了长期满负荷运行的稳定、可靠。

开关直流电源具有CV、CC工作模式自动切换功能,将开关电源的电压和电流展宽,实现了电压和电流的大范围调节,扩大了开关电源的应用领域。电源的控制芯片采用目前比较成熟的进口元件,电源的功率部件采用国际上最新研制的大功率器件。


技术参数


输入电压:380V+10%,三相三线+地线;220V+10%,单相+地线(小功率)

输入频率:50Hz+10%

输出电压:0V~满量程可调

输出电流:0A~满量程可调

输出电压精度:≤0.5%F.S

输出电流精度:≤0.5%F.S

显示精度:≤0.5%F.S

负载效应(负载调整率:≤0.5%FS

电源效应(电源调整率):≤0.5%FS

时漂:≤0.3%FS (仅由于电源连续工作时间大于8小时时引起的输出电压变化率)

温漂:≤0.03%/℃(半小时内)(仅由于在电源使用环境温度范围内,由环境温度变化引起的输出电压变化率)

电压显示分辨率:四位显示;精度 :±1% +1个字(30V<Ue<1000V)

电流显示分辨率:四位显示;精度 :±1% +1个字(50A<Ie<1000A)

纹波(Vrms):≤0.5% +10mV F.S( 80%~100%额定阻性负载)

保护装置:过流保护、过压保护、功率装置过热保护、输出短路保护。

操作方式(可选其一):电位器(十圈)或按键设置

冷却方式:强制风冷

噪声:≤65dB(1m外测试)

工作温度:0℃~45℃

工作湿度:10%~90%(无凝露)

海拔高度:≤3000m


其他特性


电源控制接口(此项为选配项)

1串行通讯接口

电源选配RS232、RS485和CAN接口。并提供通讯协议以方便用户二次开发。

2外部模拟接口

支持0V~5V,0V~10V,4-20mA外部模拟电压调节和检测。

泄放装置(此项为选配项)

泄放装置可用于电机在做试验测试时消耗电机产生的反冲能量,防止反冲电压造成电机控制器损坏。


工作模式介绍


开关直流电源可工作于稳压和稳流两种模式,直流电源工作在稳压模式还是稳流模式取决于电压开关电源稳流稳压工作模式图 和电流的预置值及负载电阻的大小。图中Umax、Uset分别为输出电压最大值和输出电压预置值,Imax、Iset分别为

开关直流电源稳压和稳流工作曲线图输出电流最大值和输出电流预置值,电压、电流的预置值可以在不高于最大值的范围内设置。

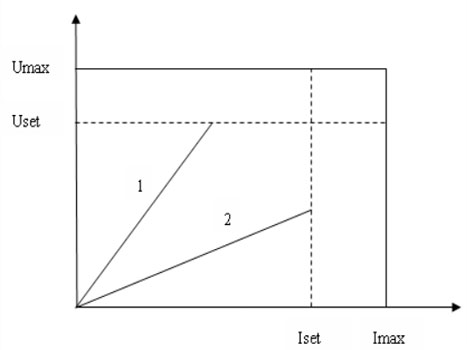

右图为稳压和稳流工作曲线图

图中曲线1和曲线2分别为两个负载电阻的运行曲线,曲线1上升过程先遇到Uset将工作在稳压模式,曲线2上升过程先遇到Iset,将工作在稳流模式。可以根据负载电阻计算工作模式:

Iset >Uset/ Rload 时在稳压模式。

Iset <Uset/ Rload 时在稳流模式。
