把握了下面这些技巧，三极管扩大电路核算So easy.

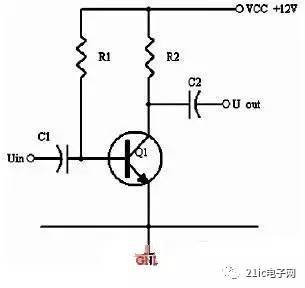

扩大电路的中心元件是三极管,所以要对三极管要有必定的了解。用三极管构成的扩大电路的品种较多,我们用常用的几种来阐明一下(如图1)。图1是一共射的根本扩大电路,一般我们对扩大道要把握些什么内容?
(1)剖析电路中各元件的效果;
(2)解扩大电路的扩大原理;
(3)能剖析核算电路的静态作业点;
(4)了解静态作业点的设置意图和办法。
以上四项中,最终一项较为重要。
图1中,C1,C2为耦合电容,耦合就是起信号的传递效果,电容器能将信号信号早年级耦合到后级,是由于电容两头的电压不能骤变,在输入端输入 沟通信号后,因两头的电压不能骤变因,输出端的电压会跟从输入端输入的沟通信号一同改变,从而将信号从输入端耦合到输出端。但有一点要阐明的是,电容两头 的电压不能骤变,但不是不能变。
R1、R2为三极管V1的直流偏置电阻,什么叫直流偏置?简略来说,做工要吃饭。要求三极管作业,必先要供给必定的作业条件,电子元件必定是要求有电能供给的了,不然就不叫电路了。
在电路的作业要求中,榜首条件是要求要安稳,所以,电源必定要是直流电源,所以叫直流偏置。为什么是通过电阻来供电?电阻就象是供水系统中的水 龙头,用调理电流巨细的。所以,三极管的三种作业 状况“:载止、饱和、扩大”就由直流偏置决议,在图1中,也就是由R1、R2来决议了。
首先,我们要知道怎么判别三极管的三种作业状况,简略来说,判别作业于何种作业状况能够根据Uce的巨细来判别,Uce接近于电源电压VCC, 则三极管就作业于载止状况,载止状况就是说三极管根本上不作业,Ic电流较小(大约为零),所以R2由于没有电流流过,电压接近0V,所以Uce就接近于 电源电压VCC。
若Uce接近于0V,则三极管作业于饱和状况,何谓饱和状况?就是说,Ic电流到达了最大值,就算Ib增大,它也不能再增大了。
以上两种状况我们一般称为开关状况,除这两种外,第三种状况就是扩大状况,一般测Uce接近于电源电压的一半。若测Uce倾向VCC,则三极管趋向于载止状况,若测Uce倾向0V,则三极管趋向于饱和状况。
了解静态作业点的设置意图和办法
扩大电路,就是将输入信号扩大后输出,(一般有电压扩大,电流扩大和功率扩大几种,这个不在这评论内)。先说我们要扩大的信号,以正弦沟通信号 为例说。在剖析过程中,能够只考虑到信号巨细改变是有正有负,其它不说。上面说到在图1扩大电路电路中,静态作业点的设置为Uce接近于电源电压的一半, 为什么?
这是为了使信号正负能有对称的改变空间,在没有信号输入的时分,即信号输入为0,假定Uce为电源电压的一半,我们当它为一水平线,作为一个参 考点。当输入信号增大时,则Ib增大,Ic电流增大,则电阻R2的电压U2=Ic×R2会随之增大,Uce=VCC-U2,会变小。U2最大理论上能到达 等于VCC,则Uce最小会到达0V,这是说,在输入信添加时,Uce最大改变是从1/2的VCC改变到0V.
同理,当输入信号减小时,则Ib减小,Ic电流减小,则电阻R2的电压U2=Ic×R2会随之减小,Uce=VCC-U2,会变大。在输入信减 小时,Uce最大改变是从1/2的VCC改变到VCC。这样,在输入信号必定规模内发作正负改变时,Uce以1/2VCC为准的话就有一个对称的正负改变 规模,所以一般图1静态作业点的设置为Uce接近于电源电压的一半。
要把Uce规划成接近于电源电压的一半,这是我们的意图,但怎么才能把Uce规划成接近于电源电压的一半?这就是的手法了。
这儿要先知道几个东西,榜首个是我们常说的Ic、Ib,它们是三极管的集电极电流和基极电流,它们有一个联系是Ic=β×Ib,但我们初学的时 候,老师很明显的没有通知我们,Ic、Ib是多大才适宜?这个问题比较难答,由于牵涉的东西比较的多,但一般来说,关于小功率管,一般设Ic在零点几毫安 到几毫安,中功率管则在几毫安到几十毫安,大功率管则在几十毫安到几安。
在图1中,设Ic为2mA,则电阻R2的阻值就能够由R=U/I来核算,VCC为12V,则1/2VCC为6V,R2的阻值为6V/2mA,为 3KΩ。Ic设定为2毫安,则Ib可由Ib=Ic/β推出,关健是β的取值了,β一般理论取值100,则Ib=2mA/100=20#A,则R1= (VCC-0.7V)/Ib=11.3V/20#A=56.5KΩ,但实践上,小功率管的β值远不止100,在150到400之间,或者更高,所以若按上 面核算来做,电路是有可能处于饱和状况的,所以有时我们不明白,核算没错,但实践不能用,这是由于还少了一点实践的辅导,指出理论与实践的不同。这种电路 受β值的影响大,每个人核算一样时,但做出来的成果不必定相同。也就是说,这种电路的安稳性差,实践使用较少。但如果改为图2的分压式偏置电路,电路的分 析核算和实践电路丈量较为接近。

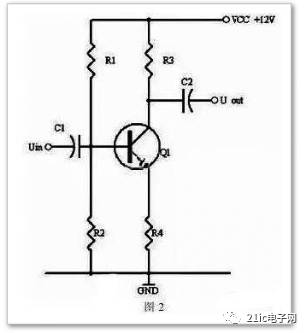

在图2的分压式偏置电路中,相同的我们假定Ic为2mA,Uce规划成1/2VCC为6V。则R1、R2、R3、R4该怎么取值呢。核算公式如 下:由于Uce规划成1/2VCC为6V,则Ic×(R3+R4)=6V;Ic≈Ie。能够算出R3+R4=3KΩ,这样,R3、R4各是多少?
一般R4取100Ω,R3为2.9KΩ,实践上R3我们一般直取2.7KΩ,由于E24系列电阻中没有2.9KΩ,取值2.7KΩ与2.9KΩ 没什么大的差异。由于R2两头的电压等于Ube+UR4,即0.7V+100Ω×2mA=0.9V,我们设Ic为2mA,β一般理论取值100,则 Ib=2mA/100=20#A,这儿有一个电流要预算的,就是流过R1的电流了,一般取值为Ib的10倍左右,取IR1200#A。则R1=11.1V /200#A≈56KΩR2=0.9V(/200-20)#A=5KΩ;考虑到实践上的β值可能远大于100,所以R2的实践取值为4.7KΩ。这 样,R1、R2、R3、R4的取值分别为56KΩ,4.7KΩ,2.7KΩ,100Ω,Uce为6.4V。
在上面的剖析核算中,屡次提出假定什么的,这在实践使用中是必要的,许多时分需求一个参考值来给我们核算,但往往却没有,这儿面一是我们对各种器件不熟悉,二是忘记了一件事,我们自己才是用电路的人,一些数据能够自己设定,这样能够少走弯路。
