关于程控直流电源的设计，与之相关的书籍和网络资料不计其数。这些资料中的内容大同小异，虽然适合进行基础的学习，但却缺少从实践出发的优势。在接触真正的电源设计之后，设计者们就会发现，书本上和实操的差距之大会让人一时无法适应。
这时书本上知识的劣势就逐渐显示出来，本系列文章来自于小编的细心整理，为大家奉上在书本中学不到的程控直流电源设计知识，在本篇文章将为大家介绍程控直流电源初级的布局。
众所周知，程控直流电源的工作频率相当高，一直处于高脉冲状态，可以算的上是模拟电路设计中特殊的类型，所以针对程控直流电源的布线，也需要遵循高频电路布线原则。
布局
高频电路布线中的一项原则就是脉冲电压的连线尽可能的短，其中输入开关管到变压器连线，输出变压器到整流管连接线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近程控直流电源输入端，输入线应避免与其他电路平行，应避开。Y电容应放置在机壳接地端子或FG连接端。
这里需要注意的是，变压器与共模电感应该适当的保持距离，以防磁偶合。如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对程控直流电源的EMC性能影响较大。
在输出电容的配置上，使用两个足够。位置上，一只在整流管附近，另一只在输出端子附近。可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是程控直流电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口。

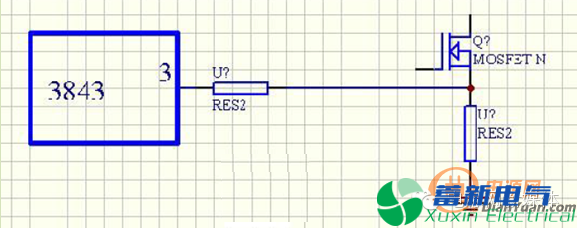

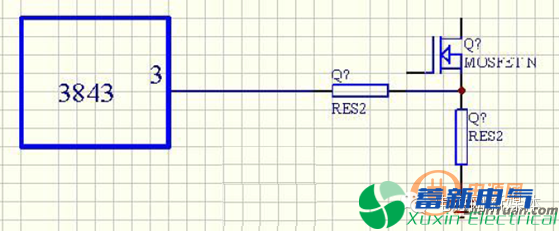

接下来是另一个需要注意的地方，像反馈环路一类的高阻抗弱信号电路连线必须保持最短，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧，现以3843电路举例见图1效果要好于图2，图2在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图1则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率MOSFET高直流阻抗电压驱动特性有关。
本篇文章对程控直流电源设计初期的线路布局问题进行了大致的讲解，这些知识跳脱出书本的束缚，全部来自于日常的实践积累，在下一篇文章当中，小编将为大家带来PCB的布线原则。
