当你使用3.3V程控直流电源的单片机的时候，电平转换就在所难免了，经常会遇到3.3转5V程控直流电源或者5V转3.3V的情况。

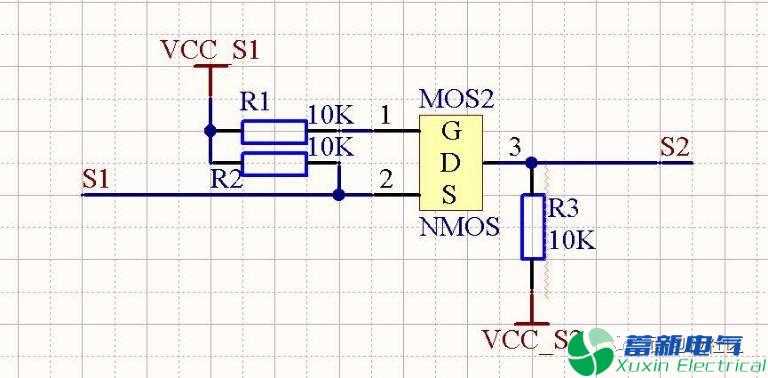

这里介绍一个简单的程控直流电源电路，他可以实现两个电平的相互转换(注意是相互哦，双向的，不是单向的)。程控直流电源电路十分简单，仅由3个电阻加一个MOS管构成，电路图如下：

上图中，S1，S2为两个信号端，VCC_S1和VCC_S2为这两个信号的高电平电压.另外限制条件为：

1.VCC_S1<=VCC_S2

2.S1的低电平门限大于0.7V左右(视NMOS内的二极管压降而定)

3.Vgs<=VCC_S1

4.Vds<=VCC_S2

对于3.3V和5V/12V程控直流电源等电路的相互转换，NMOS管选择AP2306即可。原理比较简单，大家自行分析吧！此电路我已在多处应用，效果很好。
