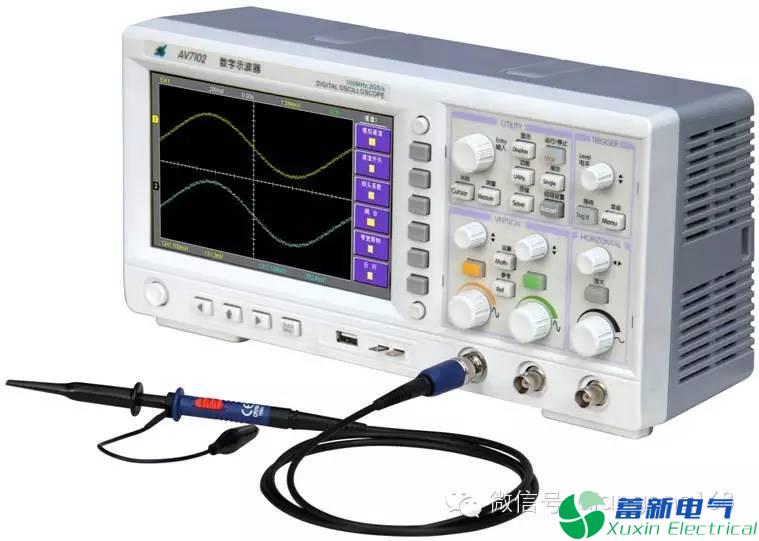

在模拟电子技术实验中，经常使用的电子仪器有示波器、函数信号发生器、线性直流电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对线性直流电源模拟电路的静态和动态工作情况的测试。

   实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

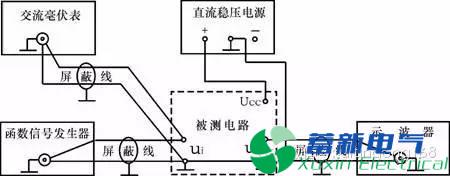

图1 线性直流电源模拟电路中常用电子仪器布局图
