程控直流电源工程师必须深入了解的单片机外部结构都在这里了

程控直流电源工程师拿到一块芯片,想要使用它,首先必须要知道怎样连线,程控直流电源工程师用的一块称之为89C51的芯片,下面程控直流电源工程师就看一下如何给它连线。

1、 直流电源:这当然是必不可少的了。单片机使用的是5V直流电源,其中正极接40引脚,负极(地)接20引脚。

2、 振蒎电路:单片机是一种时序电路,必须提供脉冲信号才能正常工作,在单片机内部已集成了振荡器,使用晶体振荡器,接18、19脚。只要买来晶振,电容,连上就可以了,按图1接上即可。

3、 复位引脚:按图1中画法连好,至于复位是何含义及为何需要复要复位,在单片机功能中介绍。

4、 EA引脚:EA引脚接到正电源端。 至此,一个单片机就接好,通上电,单片机就开始工作了。

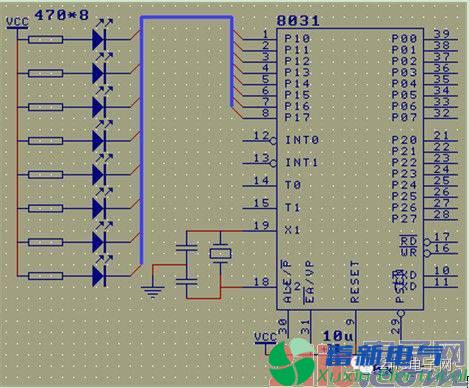

程控直流电源工程师的第一个任务是要用单片机点亮一只发光二极管LED,显然,这个LED必须要和单片机的某个引脚相连,否则单片机就没法控制它了,那么和哪个引脚相连呢?单片机上除了刚才用掉的5个引脚,还有35个,程控直流电源工程师将这个LED和1脚相连。(见图1,其中R1是限流电阻)

按照这个图的接法,当1脚是高电平时,LED不亮,只有1脚是低电平时,LED才发亮。因此要1脚程控直流电源工程师要能够控制,也就是说,程控直流电源工程师要能够让1引脚按要求变为高或低电平。即然程控直流电源工程师要控制1脚,就得给它起个名字,总不能就叫它一脚吧?叫它什么名字呢?设计51芯片的INTEL公司已经起好了,就叫它P1.0,这是规定,不可以由程控直流电源工程师来更改。

程控直流电源工程师必须深入了解的单片机外部结构都在这里了

名字有了,程控直流电源工程师又怎样让它变'高'或变'低'呢?叫人做事,说一声就可以,这叫发布命令,要计算机做事,也得要向计算机发命令,计算机能听得懂的命令称之为计算机的指令。让一个引脚输出高电平的指令是SETB,让一个引脚输出低电平的指令是CLR。因此,程控直流电源工程师要P1.0输出高电平,只要写SETB P1.0,要P1.0输出低电平,只要写 CLR P1.0就可以了。

现在程控直流电源工程师已经有办法让计算机去将P10输出高或低电平了,但是程控直流电源工程师怎样才能计算机执行这条指令呢?总不能也对计算机也说一声了事吧。要解决这个问题,还得有几步要走。第一,计算机看不懂SETB CLR之类的指令,程控直流电源工程师得把指令翻译成计算机能懂的方式,再让计算机去读。计算机能懂什么呢?它只懂一样东西——数字。因此程控直流电源工程师得把SETB P1.0变为(D2H,90H ),把CLR P1.0变为 (C2H,90H ),至于为什么是这两个数字,这也是由51芯片的设计者--INTEL规定的,程控直流电源工程师不去研究。第二步,在得到这两个数字后,怎样让这两个数字进入单片机的内部呢?这要借助于一个硬件工具"编程器"。

程控直流电源工程师将编程器与电脑连好,运行编程器的软件,然后在编缉区内写入(D2H,90H)见图2,写入……好,拿下片子,把片子插入做好的电路板,接通电源……什么?灯不亮?这就对了,因为程控直流电源工程师写进去的指令就是让

程控直流电源工程师必须深入了解的单片机外部结构都在这里了

P10输出高电平,灯当然不亮,要是亮就错了。现在程控直流电源工程师再拨下这块芯片,重新放回到编程器上,将编缉区的内容改为(C2H,90H),也就是CLR P1.0,写片,拿下片子,把片子插进电路板,接电,好,灯亮了。因为程控直流电源工程师写入的()就是让P10输出低电平的指令。这样程控直流电源工程师看到,硬件电路的连线没有做任何改变,只要改变写入单片机中的内容,就可以改变电路的输出效果。
