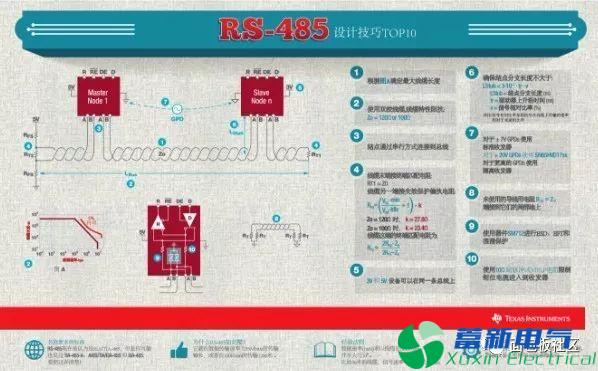

直流开关电源工程师分享英文版PDF原档:RS485设计技巧

485在实际现场中要注意两点:1、引入地线消除共模干扰;2、在芯片近端加入避雷措施。因为实际工业现场,环境是比较恶劣的,要考虑到各种有可能出现的故障。雷击是经常发生的。所以一定要在芯片近端加入避雷管、压敏电阻、TVS等防雷措施,保护电路。

在直流开关电源应用系统工程的现场施工中,由于通信载体是双绞线,它的特性阻抗为120Ω左右,所以线路设计时,在RS-485网络传输线的始端和末端各应接1只120Ω的匹配电阻,以减少线路上传输信号的反射。大家都知道,RS485通信距离可以比较远,但为了提高可靠性,在设计时应当考虑到防雷电冲击、光耦隔离、宽信号摆幅等问题。

下载:直流开关电源工程师分享英文版PDF原档:RS485设计技巧.pdf
