示波器是大家再熟悉不过的测试仪器了，但示波器不搭配探头是没有办法来做测试的，示波器探头的确是示波器大家族中不可缺少的成员。探头的性能会对最终的测试结果产生直接的影响。常见的示波器探头有四种：无源探头、有源探头、差分探头和电流探头。下面我们来跟大家做一些简单介绍。
一、无源探头

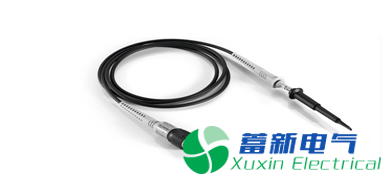

衰减无源电压探头是最常用的探头，常见的无源探头带宽都在500MHz以下，大部分的中低端示波器都会标配两支或者四支无源探头。它是一种非常方便、价格相对便宜的探头。
高压探头和传输线探头也是属于无源探头的范畴。
二、有源探头

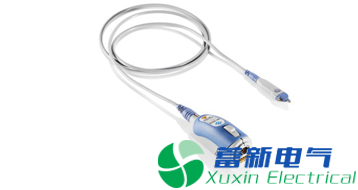

有源探头输入阻抗高，带宽也可以做到很高。有源探头的不利条件是成本高，尺寸大，也需要电源进行供电。
三、差分探头

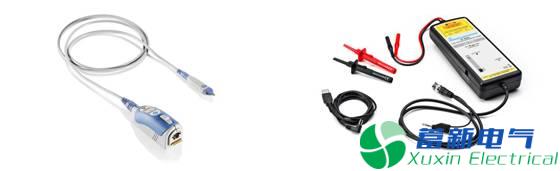

差分探头分为有源差分探头和高压差分探头。测试高速信号，特别是差分信号时，只能使用对应的有源差分探头来测试。有源差分探头具有低的负载效应，更高的信号保真度，高动态范围以及极微小的温漂等特点。而在很多高压信号的测试上，一般使用高压差分探头测试。
四、电流探头

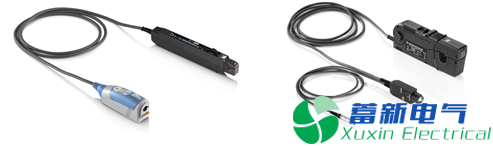

用示波器来测试电流就会用到电流探头，常用的电流探头是利用霍尔原理来制作的。它通过测量电路周围磁场的变化来获得电流信号。
在选择电流探头时应注意几个主要参数：待测物电流大小、电流频率、交流还是直流、钳口的形状和大小、供电方式、接口形式等。
在实际测试过程中，我们应当选择合适的示波器探头。也只有这样，我们才能得到准确的测试结果。
五、探头附件
示波器探头通常会带一些附件，例如上图中的色环、调节棒和探针保护帽。
1.色环

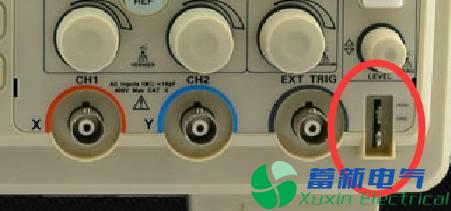

上图中，红黄绿蓝色的圆圈状东西，就是色环，你可以看到，探头上已经套了两个蓝色的。这个色环是塑料材质，一端开口，可以随时卸下来换上别的颜色。色环不会对被测电路产生影响，只起辅助识别的作用，用在示波器有多个探头的场合。看下图示波器的探头插口，有木有看到插口有两种颜色？
如果你的探头是和示波器配套的，你可以发现你的探头已经弄好了红色和蓝色的色环，你只需要在使用的时候按照相同的颜色插到示波器探头插口即可。插反也不会对测量有电路影响，只是在测量的时候好区分，在你不知道这个知识之前，你一定会拿着示波器探头顺着线缆看看这个是通道1还是通道2，有没有被我说中？
如果你的探头用坏了，从某宝或者某市场买了一个回来，首先你得把相应的色环装好，这样就好区分探头通道了。
2.调节棒

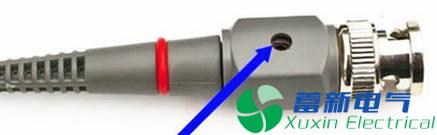

文章开始图中，最黑的那个棒棒就是调节棒，在最前面有一个扁平的不锈钢，形似改锥，这个调节棒就是一个改锥，用来调节探头的补偿电容，把你的探头拿出来，找到螺丝孔，如下图：
注意：有的探头补偿电容调节孔在插口处，如上图，有的在探针那一端。
问题来了，什么时候需要调？调到什么程度？

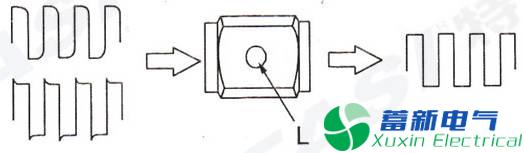

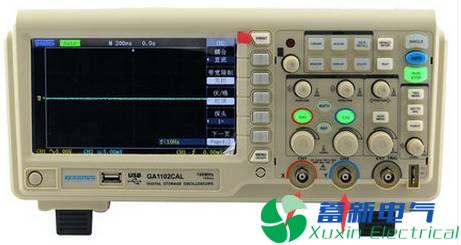

调节方法：找到示波器的校准信号输出端口了吗？看上图。将探极接到信号输出端口，示波器会出现1KHz的方波信号，观察信号的波形，调整到很规整为止。例如信号开始的时候如下图左边的波形，调整到如下图右边的波形，就可以了。
3.探针保护帽

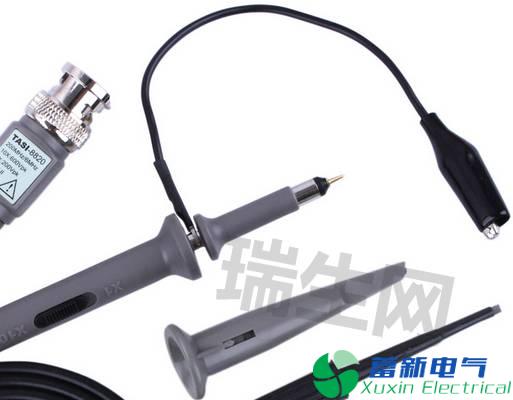

上图是把探极勾摘掉以后，漏出探针的图片，常用来测试IC的管脚。看着探极的探针，当你的用它测量IC的某个管脚时，会不会发生不小心碰到周边管脚或者使得两条管脚短路的情况？这时候，探针保护冒就起作用了。选择合适的探针保护帽直接套上去即可。
