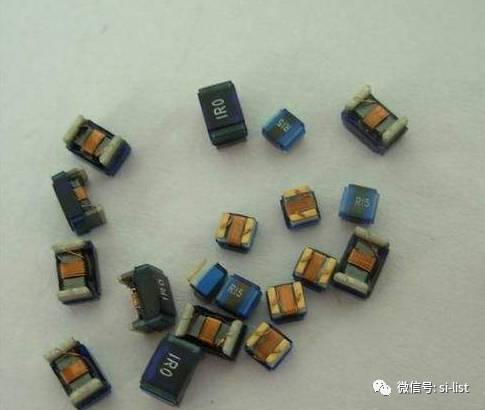

磁珠（ferrite bead）的材料是铁镁或铁镍合金，这些材料具有有很高的电阻率和磁导率，在高频率和高阻抗下，电感内线圈之间的电容值会最小。磁珠一般只适用于高频电路，因为在低频时，它们基本上是保有电感的无缺特性（包含有电阻和抗性分量），因此会构成线路上的些微丢掉。而在高频时，它基本上只具有抗性分量（jωL），并且抗性分量会跟着频率上升而添加。象一些RF电路，PLL，振荡电路，含超高频存储器电路（DDR,SDRAM,RAMBUS 等）都需求在电源输入部分加磁珠。实践上，磁珠是射频能量的高频衰减器。其实，可以将磁珠视为一个电阻并联一个电感。在低频时，电阻被电感「短路」，电流流往电感；在高频时，电感的高感抗迫使电流流向电阻。本质上，磁珠是一种「耗散设备（dissipative device）」，它会将高频能量转换成热能。因此，在效能上，它只能被当成电阻来说明，而不是电感。
零欧电阻的效果如下：
1,在电路中没有任何功用，只是在PCB上为了调试便当或兼容规划等原因。
2,可以做跳线用，如果某段线路不必，直接补助该电阻即可（不影响外观）
3,在匹配电路参数不判定的时分，以0ohm代替，实践调试的时分，判定参数，再以具体数值的元件代替。
4,想测某部分电路的耗电流的时分，可以去掉0ohm电阻，接上电流表，这样便当测耗电流。
5,在布线时,如果实在布不过去了,也可以加一个0ohm的电阻(感觉应该是用直插的，不应该是表贴的[luther.gliethttp])
6,在高频信号下，充当电感或电容。（与外部电路特性有关）电感用，主要是处理EMC问题。（如地与地，电源和IC Pin 间）。
7,单点接地（指维护接地、作业接地、直流接地在设备上互相分隔,各自成为独立体系。）
8,熔丝效果电感
①仿照地和数字地单点接地
只要是地，毕竟都要接到一起，然后入大地。如果不接在一起就是”浮地”，存在压差，简略堆集电荷，构成静电。地是参看0电位，全部电压都是参看地得出的，地的标准要共同，故各种田应短接在一起。人们认为大地可以吸收全部电荷，始终保持安稳，是毕竟的地考点。虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源毕竟仍是会回来发电厂入地。如果把仿照地和数字地大面积直接相连，会导致互相烦扰。不短接又不妥，理由如上有四种方法处理此问题：
1、用磁珠联接；磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显着克制效果，运用时需求预先估计噪点频率，以便选用恰当类型。关于频率不判定或无法预知的状况，磁珠不合。
2、用电容联接；电容隔直通交，易构成浮地。
3、用电感联接；电感体积大，杂散参数多，不安稳。
4、用0 欧姆电阻联接； 0 欧电阻相当于很窄的电流通路，可以有效地束缚环路电流，使噪声得到克制。电阻在全部频带上都有衰减效果(0 欧电阻也有阻抗)，这点比磁珠强。
②跨接时用于电流回路
当切开电地平面后，构成信号最短回流途径开裂，此时，信号回路不得不绕道，构成很大的环路面积，电场和磁场的影响就变强了，简略烦扰/被烦扰。在切开区上跨接0 欧电阻，可以供应较短的回流途径，减小烦扰。
③配备电路
一般，产品上不要出现跳线和拨码开关。有时用户会乱动设置，易引起误解，为了削减维护费用，运用0 欧电阻代替跳线等焊在板子上。空置跳线在高频时相当于天线，用贴片电阻效果好。
④其他用处：
A、布线时跨线 B、调试/测试用 C、暂时替代其他贴片器件 D、作为温度补
偿器件更多时分是出于EMC 对策的需求。其他，0 欧姆电阻比过孔的寄生电感小，并且过孔还会影响地平面（因为要挖孔）。
