直流电源厂家工程师解析什么是MOS管之第1则

-三个极怎么判定-

G极(gate)：栅极，不用说比较好认

S极(source)：源极，不论是P沟道还是N沟道，两根线相交的就是

D极(drain)：漏极，不论是P沟道还是N沟道，是单独引线的那边

直流电源厂家工程师解析什么是MOS管之第2则

-N沟道还是P沟道-

箭头指向G极的是N沟道

箭头背向G极的是P沟道

直流电源厂家工程师解析什么是MOS管之第3则

-寄生二极管方向如何判定-

不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：要么都由S指向D，要么都有D指向S。

直流电源厂家工程师解析什么是MOS管之第4则

-MOS开关实现的功能-

信号切换

电压通断

直流电源厂家工程师解析什么是MOS管之第5则

-MOS管用作开关时在电路中的连接方法-

确定哪一极连接输入端，哪一极连接输出端

控制极电平为?V 时MOS管导通

控制极电平为?V 时MOS管截止

NMOS：D极接输入，S极接输出；PMOS：S极接输入，D极接输出

NMOS假如：S接输入，D接输出 —— 由于寄生二极管直接导通，因此S极电压可以无条件到D极，MOS管就失去了开关的作用

PMOS假如：D接输入，S接输出 —— 同样失去了开关的作用

直流电源厂家工程师解析什么是MOS管之第6则

-MOS管的开关条件-

N沟道—导通时 Ug> Us,Ugs> Ugs(th)时导通

P沟道—导通时 Ug< Us,Ugs< Ugs(th)时导通

总之，导通条件：|Ugs|>|Ugs(th)|

直流电源厂家工程师解析什么是MOS管之第7则

-相关概念-

BJT：Bipolar Junction Transistor 双极性晶体管，BJT是电流控制器件

FET：Field Effect Transistor 场效应晶体管，FET是电压控制器件

按结构场效应管分为：结型场效应(简称JFET)、绝缘栅场效应(简称MOSFET)两大类

按沟道材料：结型和绝缘栅型各分N沟道和P沟道两种

按导电方式：耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的

总的来说场效应晶体管可分为结场效应晶体管和MOS场效应晶体管，而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类

直流电源厂家工程师解析什么是MOS管之第8则

-MOS管重要参数-

封装

类型(NMOS、PMOS)

耐压Vds(器件在断开状态下漏极和源极所能承受的最大的电压)

饱和电流Id

导通阻抗Rds

栅极阈值电压Vgs(th)

直流电源厂家工程师解析什么是MOS管之第9则

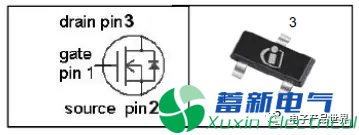

-从MOS管实物识别管脚-

无论是NMOS还是PMOS，按上图方向摆正，中间的一脚为D，左边为G，右边为S。也可以这么记：单独的一脚为D，逆时针转DGS。

管脚编号

这里顺便提一下三极管的管脚识别：同样按照上图方向摆正，中间一脚为C，左边为B，右边为E。从G脚开始，逆时针123，三极管的管脚编号同样从B脚开始，逆时针123

直流电源厂家工程师解析什么是MOS管之第10则

-用万用表辨别NNOS/PMOS-

借助寄生二极管来辨别。将万用表档位拨至二极管档，红表笔接S，黑表笔接D，有数值显示，反过来接无数值，说明是N沟道，若情况相反是P沟道。

直流电源厂家工程师解析什么是MOS管之第11则

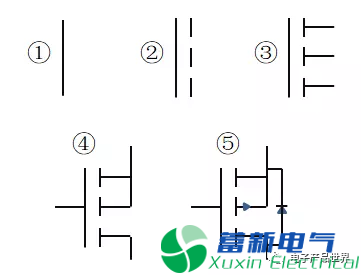

-画一个MOS管-
