反向偏压二极管的电压如何计算?

在电子电路中,二极管的正极接在低电位端,负极接在高电位端,此时二极管中几乎没有电流流过,此时二极管处于截止状态,这种连接方式,称为反向偏置。

二极管处于反向偏置时,仍然会有微弱的反向电流流过二极管,称为漏电流。

当二极管两端的反向电压增大到某一数值,反向电流会急剧增大,二极管将失去单方向导电特性,这种状态称为二极管的击穿。

反向偏压二极管的电压如何计算?

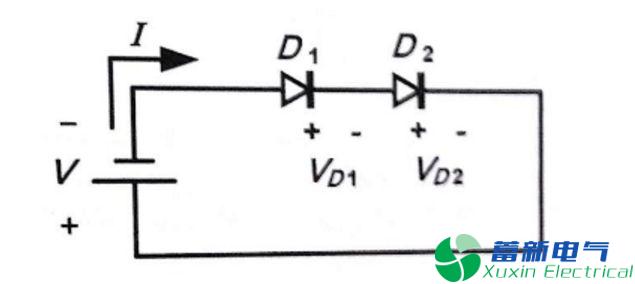

参照如下的简单电路


在该电路中,D1和D2是不同的二极管,D1的反向漏电流为0.1pA,D2的反向漏电流为5pA,电压V为3V。需要求出两个二极管的电流及电压。

考虑到两个二极管是串联的,所以经过两个二极管的电流肯定都是一样的。如果假设3V低于这两个二极管的击穿电压,那应该是可以认为电流是0.1pA的(最小的反向漏电流)。

但是我不清楚电压该怎么算。怎么计算这个电路里的二极管电压呢,如果D1和D2是一样的,那肯定两个都是1.5V,但是它们不是相同的二极管。
