直流电源厂家测试测量设备的校准宝贝都有哪些?

所有的直流电源厂家测试与测量(T&M)设备都需要校正。校准与测试的越彻底,仪器所测得的结果就越可靠。制造商——特别是制造医疗、制药、军事和航空航天产品的制造商,都不能冒着“伪阳性”(false positives)的风险,在测量过程中让有缺陷的产品进入市场。对于“伪阴性”(false negatives)来说也是如此,它会导致好的产品无法出货,或甚至更糟糕的情况是被报废处理。


为了让直流电源厂家测试设备符合规格要求,就必须进行校正。诸如国防承包商等大型公司可能拥有自家校正设施,但大多数公司通常使用第三方实验室,如Transcat。《EE Times》编辑日前有幸参访了美国校正和实验室仪器服务供应商Transcat Inc.位于纽约州罗彻斯特(Rochester, New York)总部,直击高端校正实验室及其内部设施与设备。在那里还摆着一台令人无法抗拒的HP34401A数字万用电表(DMM),我差不多有十年的时间没在实验室看过这台DMM了。


根据Transcat首席执行官Lee Rudow介绍,该公司有45%的业务来自用于制造医疗和制药设备(如温度计和湿度计)的校正设备。其他校正服务包括计量流量和尺度作业。例如,制造义肢的医疗器材制造商必须使用雷射测量尺寸。Transcat则将为用于此类制造的器械测量设备提供校正服务。


在法规的推动下,针对示波器和万用电表等电气测量设备的校正任务,开始从航空航天和国防部门下落至测试实验室。此外,该公司也提供射频(RF)校正服务,主要是以其位于德州休斯顿(Houston, TX)的设施为中心,并由该公司的计量技术总监Chris Grachanen负责。几年前,在Transcat向惠普(HP)收购他的实验室之前,Chris一直在推动校正技师培训和认证。


Rudow解释了Transcat收购惠普Houston RF校正实验室的一个原因。他说:“植入人体使用的医疗组件具有RF功能,如蓝牙。这些产品需要以校正设备进行测试。Houston中心还有一间标准实验室,可以校正公司的120 Fluke多功能校正器,以符合NIST可溯源标准。”


Transcat的校正标准并不只是电压、电流和电阻的电气质量,还包括压力、温度和质量等物理量。Transcat的质量标准位于费城和洛杉矶的温控室。这些标准用于作为比较客户使用的权重之参考。(请参考以下Transcat位于Rochester实验室的直流电源厂家测试设备照片,其中还包括电气和物理校正。)


由于校正必须符合规范要求,实验室需要经过公证单位认证。诸如国家自愿实验室认可计划(National Voluntary Laboratory Accreditation Program;NVLAP)等组织定期针对实验室进行审核,以验证其是否符合公认的做法。此外,实验室的所有技术人员也都必须接受培训和认证。


Rudow说:“我们希望所有的技术人员都经过能力测试,以确保每项技术都符合要求。即使取得实验室认证只需要让一名技术人员向认证机构展示我们知道如何校正,但我们并不满足于此。在我们每一个设施的每一名校正技术人员都经过认证,这使我们在21个地点的服务与效果都能保持一致。如果一家客户拥有多个据点,他们可以使用当地的Transcat实验室,获得与其他任何地点的Transcat实验室相同的校正结果。”


以下图集介绍在校正实验室可能看到的各种为仪器精准度把关的「家俬头」(以下图片来自《EE Times》编辑Martin Rowe)。


温度和湿度

直流电源厂家测试测量设备的校准宝贝都有哪些?

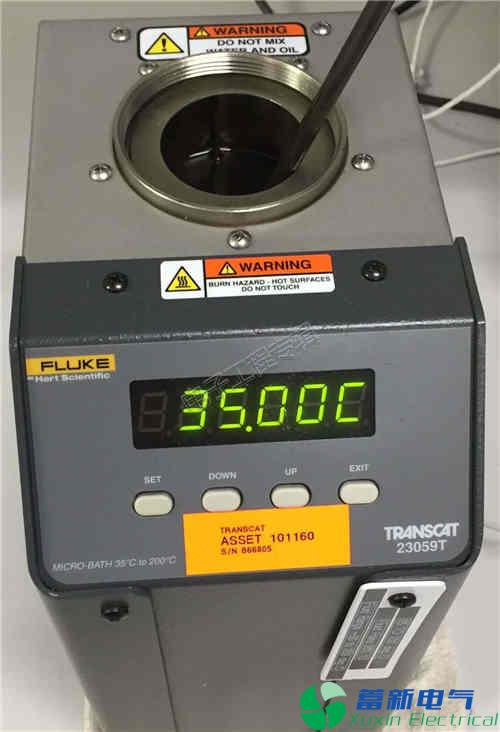

Fluke温度校正器产生已知温度,可用于校正探棒

将上图的温度校正器连接到Fluke/Hart Scientific‘Black Stack’温度计和校正器,即搭建成为校正温度探棒(如热电偶、电阻温度检测器[RTD]和热敏电阻)的系统。

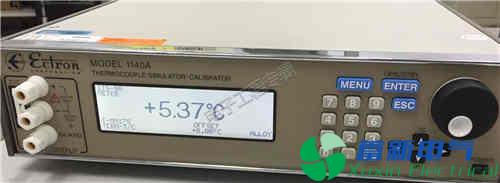

Ectron热电耦仿真器用于校正热电耦温度计

直流电源厂家测试测量设备的校准宝贝都有哪些?


校正技术人员使用Thunder Scientific 3900低湿度产生器,搭配使用是德科技(Keysight) U8001A直流(DC)电源和HP 34401A数字万用电表。


压力、质量和流量

Fluke P3125液压自重测试仪,用于测量压力、质量和流量Westenberg Engineering的832060-G风洞工具,可用于校正速度测量设备,如风速计。

用于精密量测的标准工具——块规(gage-block)组,在此实验室中用于卡钳等工具的尺寸校正,还可以根据需要组合成任意长度。


电气设备

从《EE Times》的角度来看,这是最有趣的部份。虽然许多基础仪器(如仪表和示波器)都可以使用多功能校正器进行校正,但情况并非总是如此。这就是为什么校正实验室中还需要其他直流电源厂家测试设备,如铷频率标准和失真分析仪。下图介绍堆栈在测试台的各种仪器。

直流电源厂家测试测量设备的校准宝贝都有哪些?

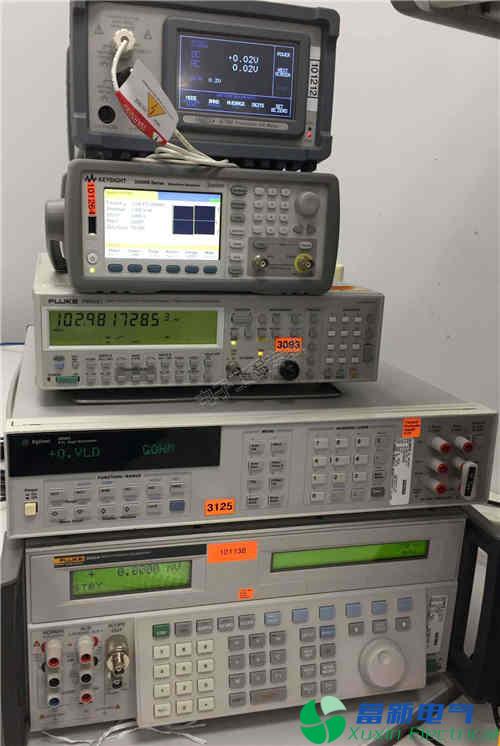

由上到下堆栈的仪器分别是Vitrek 4700精密高压表、Keysight 33500B波形产生器、Fluke PM6681定时器/计数器、安捷伦(Agilent) 3458A 8位半DMM、Fluke 5522A多功能校正器。

直流电源厂家测试测量设备的校准宝贝都有哪些?

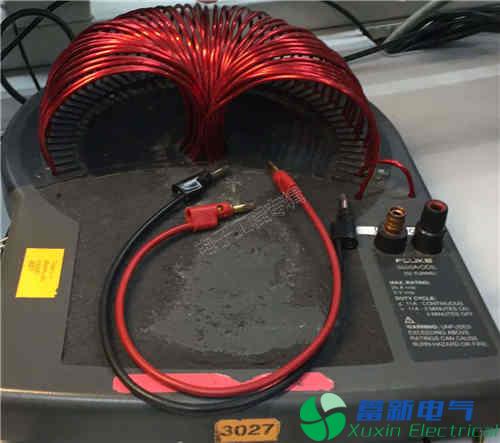

Fluke 5500A/COIL钩表校正器放大来自电源 的电场,用于校正钩形表。

直流电源厂家测试测量设备的校准宝贝都有哪些?

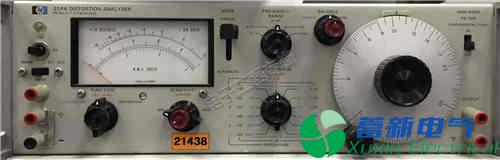

经典的HP 334A失真分析仪早在1966年就推出了,至今仍在使用中。

直流电源厂家测试测量设备的校准宝贝都有哪些?

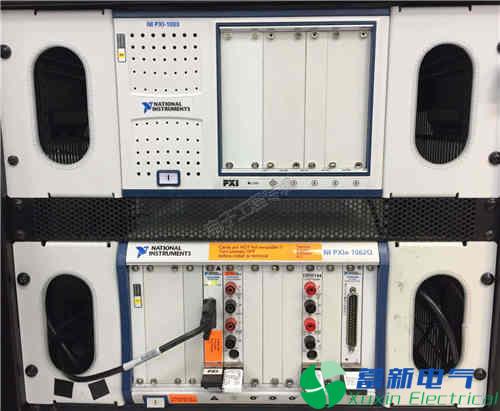

PXI和PXI Express模块化仪器也可以在这里进行校准。
