作为一个电子人，我们平时需要和不同的线性直流电源电路接触，但有一些线性直流电源电路图是经典的，值得我们永远记住的。

bootstrap

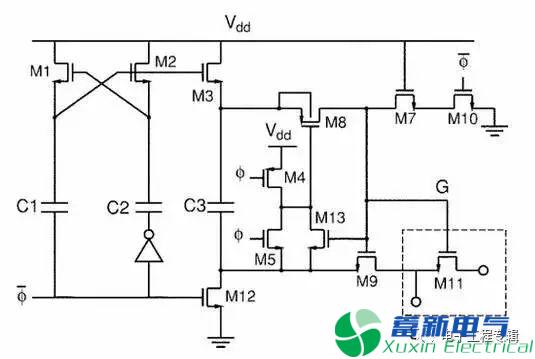

线性直流电源电路用在各种ADC之前的Sample线性直流电源电路，可以让ADC实现rail to rail的input，sample线性直流电源电路的工作电压超过Vdd，极大的减少了了setting time，而且几乎没有reliability的问题。线性直流电源电路里没有任何一个器件是可以被减少或者改变位置的。此电路直接使得ADC的发展往前跃进了一大步，现在已经几乎成为除ΔΣ之外各种ADC的标配，成为历史上最经典的模拟电路之一。当然，线性直流电源电路原理一眼看去也不是很好理解。

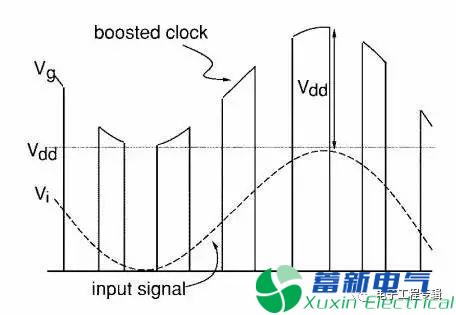

工作波形看着都让人舒服：

一个神奇的电流源

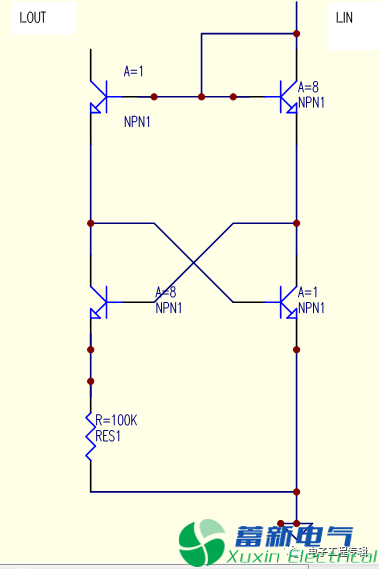

输入‘任意’电流。（引号的意思是，合理大小的任意电流值）， 输出都大约会是2*ln8*Vt/R。

SAR-ADC

工作原理如下：

每个时钟沿，比较器对电容上的电压和地作比较， 由此结果来决定下一个电容是否接入线性直流电源电路。

实质上就是用二分法来逼近个未知电压。

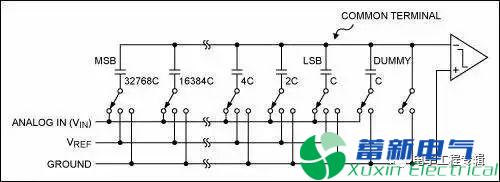

结构

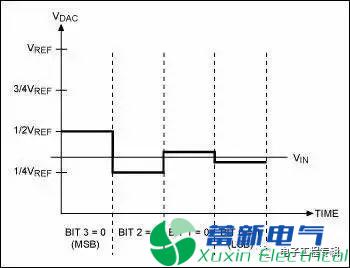

电容端电压变化

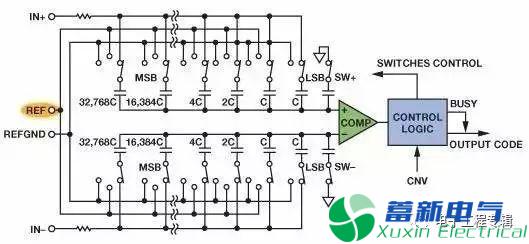

高级版

switch cap 的CMFB

仅仅4个电容加6个开关就实现了CMFB，非常简洁，且几乎不会影响OPAM本身像output swing，gain之类的spec，非常高效。

Data Weighted Averaging

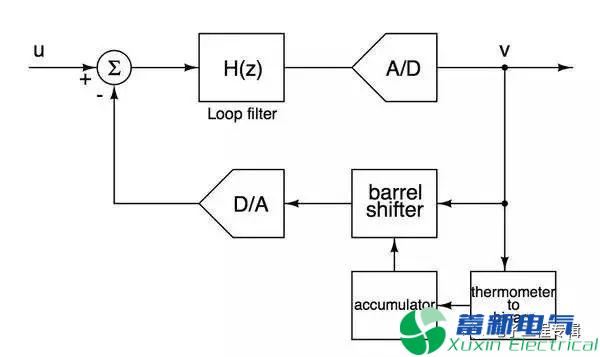

基本思想是快速遍历DAC中的每一个电流元从而减少电流元mismatch对ADC信噪比的影响，仅仅通过几个简单的数电模块就实现对电流元mismatch的first order noise shaping，非常巧妙。

万能的线性直流电源H桥电路

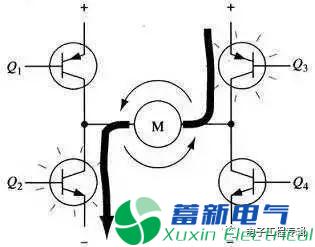

驱动电机正反转，妥妥的好用而且实惠，买一块驱动芯片的钱够自己搭十个桥了。而且用市场上最常见的三极管就能搞定，功率稍大的，换成MOS管就行了。
