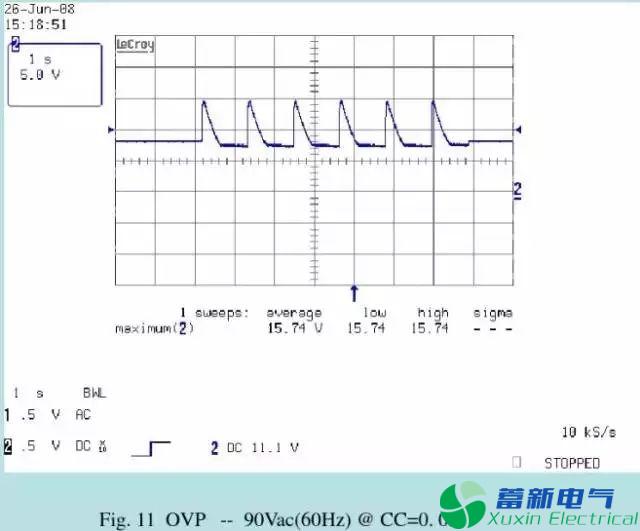

17. 过压保护测试
一、目的:
测试S.M.P.S. 直流开关电源输出电压过高时是否保护, 保护点是否在规格要求內, 及是否会对S.M.P.S. 造成损伤(常规定义:Vout<12V,过压保护点为1.8倍直流开关电源输出电压; Vout≥12V,.过压保护点为1.5倍直流开关电源输出电压).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
(4). DC SOURCE / 直流电源;
三. 测试条件:
依SPEC. 所规定: 直流开关电源输入电压AC LINE 和负载LOAD 值.
四、测试方法:
(1). 测试方式一: 拿掉待测品回授FEEDBACK, 找出过压保护OVP 点,
(2). 测试方式二: 外加一可变电压于操作待测品的直流开关电源输出, 缓慢增大电压值, 找出过压保护OVP 点,
(3). OSCILLOSCOPE CH1 接到OVP 侦测点, 测量其电压之变化.
(4). CH2 则接到其它一组直流开关电源输出电压, 作为OSCILLOSCOPE 之TRIGGER SOURCE.
(5). TRIGGER SLOPE 设定为"-", TRIGGER MODE 设定为"NORMAL".
五、注意事项:
产品不能有安全危险产生.

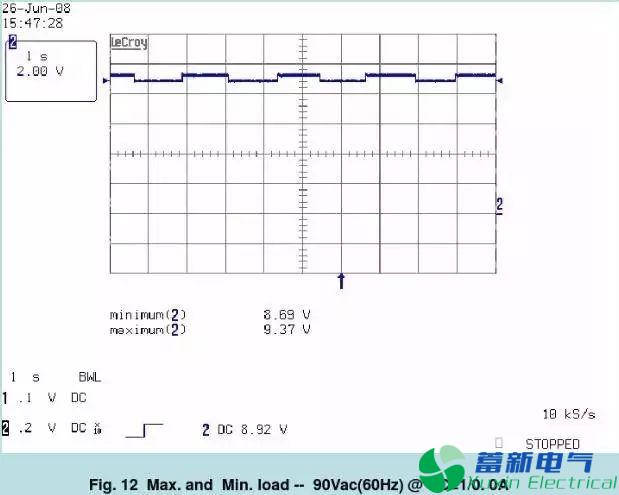

18. 重轻载变化测试
一、目的:
测试S.M.P.S. 的直流开关电源输出负载在重轻载切换时对直流开关电源输出电压的影响(规格定义电压最大与最小值不超过直流开关电源输出规格的±10%).
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
三. 测试条件:
依SPEC. 所规定: 直流开关电源输入电压AC LINE 和负载LOAD(MIN. AND MAX.) 值.
四、测试方法:
(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD (MAX. LOAD 和MIN. LOAD).
(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的90% ~ 100% 较为妥当, TRIGGER SLOPE 设定在"+",VOLTS/DIV 则视直流开关电源输出电压情况而定.
(3). TIME/DIV 设定为1S/DIV 或2S/DIV,为滚动状态.
(4). 在直流开关电源输入电压稳定时,变化直流开关电源输出负载(最大/最小).
(5). 在设定电压下直流开关电源测试输出电压的最大和最小值.
五、注意事项:
无
19. 直流开关电源输入电压变动测试
一、目的:
测试S.M.P.S. 的直流开关电源输入电压在规格要求內变动时,是否会对S.M.P.S. 造成损伤或直流开关电源输出不稳定.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
三. 测试条件:
依SPEC. 所规定: 直流开关电源输入电压AC LINE 和负载LOAD 值.
四、测试方法:
(1). 将待测直流开关电源输出负载设在MAX. LOAD 和MIN. LOAD.
(2). TRIGGER SLOPE 设定为"+", TRIGGER MODE 设定为"AUTO", TIME/DIV 视情况而定1S/DIV 或2S/DIV.
(3). 直流开关电源变动输入电压,如:90Vac-180Vac;115Vac-230Vac;132Vac-264Vac;0-90Vac…… 0-264Vac.
(4). 直流开关电源测试输出电压在直流开关电源输入电压变动时的最大值和最小值.
五、注意事项:
直流开关电源输出电压变动的范围应在规格电压要求内.
20.直流开关电源开关循环测试
一、目的:
测试S.M.P.S. 是否能承受连续开关操作下的冲击.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). OSCILLOSCOPE / 示波器;
(4) POWER ON/OFF TESTER / 电源开关测试仪;
三. 测试条件:
(1). 直流开关电源输入电压: 115Vac/230Vac 直流开关电源输出负载: 满载.
(2). ON/OFF时间: ON 5秒/ OFF 5秒ON/OFF CYCLE：AT LEAST 5000 CYCLE.
(3). 环境温度: 室温.
四、测试方法:
(1). 连接待测品到电源开/关测试仪及电源. (115Vac和230Vac &满载, 或依客户规格执行)
(2). S.M.P.S OFF 5秒及ON 5秒为一周期,总共测试周期: 5000 CYCLES.
(3). 测试过程中每完成1000周期时,记录产品的输入功率和直流开关电源输出电压.
(4). 待试验结束后,确定待测品在试验前后电气性能是否有差异.
五、注意事项:
测试过程中或测试完成阶段, 待测品都需能正常操作且不应有任何性能降低情况发生.
21.元件温升测试
一、目的:
测试S.M.P.S. 在规格操作环境, 电压, 频率和负载条件时, 元件的温升状况.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). HYBRID RECORDER / 混合记录仪(DR130);
(4). TEMP. CHAMBER / 温控室;
三. 测试条件:
依SPEC. 规定: 直流开关电源输入电压AC LINE, 频率FREQUENCY, 直流开关电源输出负载LOAD 及环境温度.
四、测试方法:
(1). 依线路情况先确定温升较高的元件, 后用温升线粘贴所确定的元件.
(2). 依规格设定好测试条件(AC LINE AND OUTPUT LOAD) 再开机, 并记录输入功率和直流开关电源输出电压.
(3). 用混合记录仪HYBRID RECORDER 记录元件的温升曲线, 待元件温升完全稳定后打印结果,并记录输入功率和直流开关电源输出电压.
五、注意事项:
(1). 温升线耦合点应尽量贴着元件测试点, 温升线走势应尽量避免影响S.M.P.S 元件的散热.
(2). 测试的样品应模拟其实际的或在系统中的摆放状态.
(3). 针对于无风扇( NO FAN)的产品, 测试时应尽量避免外界风流动对它的影响.
22. 高温操作测试
一、目的:
测试高温环境对S.M.P.S. 操作过程中的结构, 元件及整机电气的影响, 用以考量S.M.P.S. 结构设计及零件选用的合理性.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). AC POWER METER / 功率表;
(4). TEMP. CHAMBER / 温控室;
(5). HI-POT TESTER / 高压测试仪
三. 测试条件:
(1). 依SPEC.要求: 输入条件(RATED VOLTAGE), 直流开关电源输出负载(FULL LOAD) 和操作温度OPERATION TEMP (通常为温度: 40℃);
(2). 试验时间: 4Hrs.
四、测试方法:
(1). 将待测品置于温控室内, 依规格设定好输入直流开关电源输出测试条件, 然后开机;
(2). 依规格设定好温控室的温度和湿度,然后启动温控室;
(3). 定时记录待测品输入功率和直流开关电源输出电压,以及待测品是否有异常;
(4). 做完测试后回温到室温,再将待测品从温控室中移出, 在常温环境下至少恢复4小时.
五、注意事项:
(1). 产品试验期间与试验后,产品性能不能出现降级与退化现象.
(2). 试验后产品的介电强度与绝缘电阻测试需符合规格书要求.
23. 高温高湿储存测试
一、目的:
测试高温高湿储存环境对S.M.P.S. 的结构, 元件及整机电气的影响, 以考量S.M.P.S. 结构设计及零件选用的合理性.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). AC POWER METER / 功率表;
(4). TEMP. CHAMBER / 温控室;
(5). HI-POT TESTER / 高压测试仪
三. 测试条件:
储存高温高湿条件: 通常为温度70±2℃, 湿度90-95% 试验时间24Hrs(非操作条件).
四、测试方法:
(1). 试验前记录待测品输入功率, 直流开关电源输出电压及HI-POT 状况;
(2). 将确认后的待测品置入恒温恒湿机内, 依规格设定其温度和湿度,然后启动温控室;
(3). 试验24Hrs, 试验结束后在空气中放置至少4Hrs,再确认待测品外观, 结构及电气性能是否有异常.
五、注意事项:
(1). 产品试验期间与试验后,产品性能不能出现降级与退化现象.
(2). 试验后产品的介电强度与绝缘电阻测试需符合规格书要求.
24. 低温操作测试
一、目的:
测试低温环境对S.M.P.S. 操作过程中的结构, 元件及整机电气的影响, 用以考量S.M.P.S. 结构设计及零件选用的合理性.
二. 使用仪器设备:
(1). AC SOURCE / 交流电源;
(2). ELECTRONIC LOAD / 电子负载;
(3). AC POWER METER / 功率表;
(4). TEMP. CHAMBER / 温控室;
(5). HI-POT TESTER / 高压测试仪;
三. 测试条件:
(1). 依SPEC.要求: 输入条件(RATED VOLTAGE), 直流开关电源输出负载(FULL LOAD) 和操作温度(OPERATION TEMP.),通常温度为:(0℃).
(2). 试验时间: 4Hrs.
四、测试方法:
(1). 将待测品置于温控室内, 依规格设定好输入直流开关电源输出测试条件, 然后开机.
(2). 依规格设定好温控室的温度,然后启动温控室.
(3). 定时记录待测品输入功率和直流开关电源输出电压,以及待测品是否有异常;
(4). 做完测试后将待测品从温控室中移出, 在常温环境下恢复至少4小时,然后确认其外观和电气性能有无异常.
五、注意事项:
(1). 产品试验期间与试验后,产品性能不能出现降级与退化现象.
(2). 试验后产品的介电强度与绝缘电阻测试需符合规格书要求.
