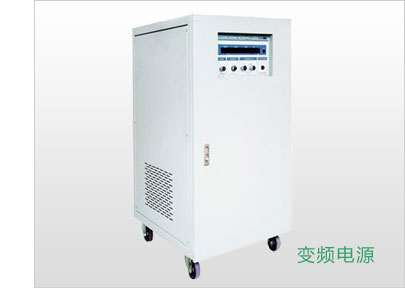

型号：AS3系列大功率变频电源

产品概述

大功率变频电源专门为进出口设备设计制造（为出口设备提供的特种电源），符合欧美供电体制，可作为进口60Hz用电设备及生产线的供电电源；也可作为出口电气产品生产线的试验电源。可分为功率变换主电路和控制电路两大部分。主电路采用交-直-交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。整个系统输出为0-600V/40Hz-70Hz电源。

本大功率变频电源设计时综合了国标《GB7260》，国军标《GJB181》、《GJB325》的技术条件，采用数字分频、锁相，波形瞬时值反馈控制等新技术和模块化结构，输出波形品质好，负载适应性强；已通过国家电力电子产品质量监督局中心型式检验，并且已在电力电子、医疗、航空等行业的生产，科研领域广泛应用。

大功率变频电源特点

1.可靠性高：

主要部件进口元器件，原装日本三菱IGBT逆变模块，驱动保护为原装日本三菱机芯，完善的驱动保护电路保证IGBT可靠工作。

2.动态反应速度快：

双闭环反馈电路，内环电流环保证非线性负载波形不失真；外环电压环保证突加负载压降＜1%，反应速度小于2mS。

3.大功率变频电源可适应任意不平衡负载：

大功率变频电源的主电路及控制电路按照三套独立的单相电源进行设计。主电路采用交-直-交结构，包括整流器、直流滤波器、逆变器、交流滤波及变压器等组成部分。其中，交-直部分为桥式整流，经交流接触器软启到电解电容滤波，得到平稳电流。三套单相逆变电路输出互差120电角度，在变压器原边彼此电气独立，在变压器副边接成星形，输出所要求的三相交流电。电压及波形控制针对单相输出，采用了三套独立的单相控制器，使大功率变频电源的任一相均可以作为单相电源独立使用，并可适应任意不平衡负载，从而极大的提高了电源的负载适应能力。

4.人机界面好，表源合一，测量精度高：

电压、频率、电流、功率/功率因数四视窗测量显示，我们采用知名厂家电度表，精度为0.5级，源表一体化（也可选择LCD触摸屏操控，具体见下图）。

5.带载能力强：

功率元件应用合理，可承受2倍额定电流，且不会造成压降。在海尔冰箱，我们1KW带动冰箱、压缩机，启动时起达到1600W。

6.稳定性优：

频率稳定度≤0.1%，负载稳定度≤1% ，输出频率是有石英振荡器震荡产生，故有非常稳定、精确的频率。

1000kVA大功率变频电源技术方案

1、名称：大功率变频电源

2、技术叙述

2.1大功率变频电源输出频率误差需＜0.1Hz，稳定度0.1%（0-100%负荷变化时输出频率不变）

2.2大功率变频电源输出电压稳压率：静态＜1%   动态＜3%

2.3大功率变频电源过载能力：可承受2倍额定电流冲击。

2.4输出启动瞬间峰值电流：每二十秒允许有二秒的峰值电流为 1.5倍输出额定线电流。

2.6大功率变频电源输入功率因数：≥0.85

2.7大功率变频电源输出电压波形总谐波失真度：THD≤5%

2.8大功率变频电源输出电压波峰系数：CF =1.4

2.9对大功率变频电源有完善的过流、短路、逆变器过温、IGBT 过流/过温等保护功能。

2.10绝缘级别和温升级别均为：H级

2.11显示功能：采用0.5级电压、电流、频率、功率/功率因数表

3、使用环境条件

环境温度：0 ℃-45 ℃

海拔高度：≤1500 米

相对湿度：0-90%（非凝结）

抗地震能力（带机座） 7 度考虑

地面水平加速度0.133g

安全系数：≥1.67

4、大功率变频电源参数（见下表）

大功率变频电源LCD液晶触摸屏细节图

▼ 数据与设置显示界面

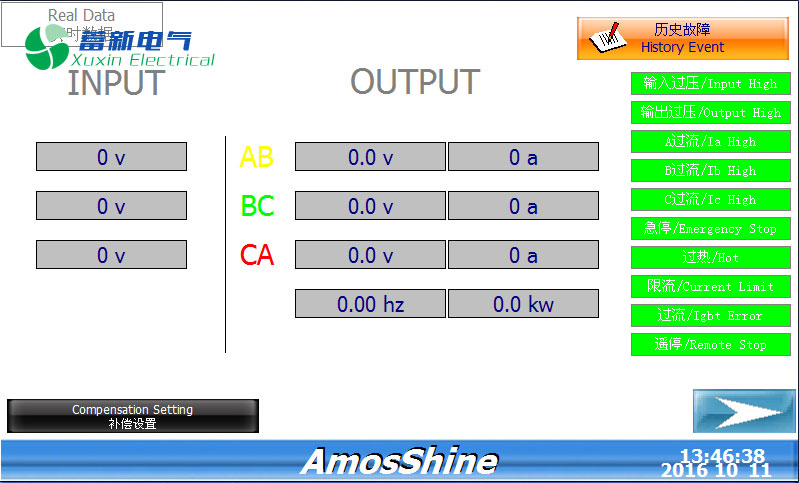

▼380V实时数据显示界面

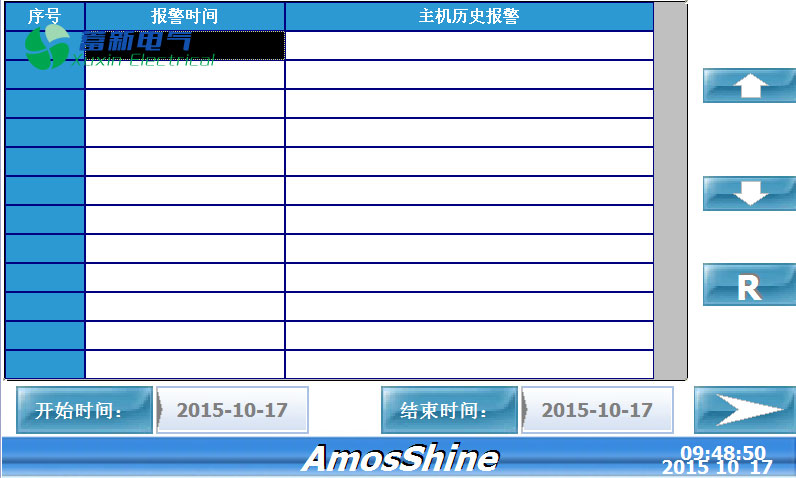

▼历史故障显示界面

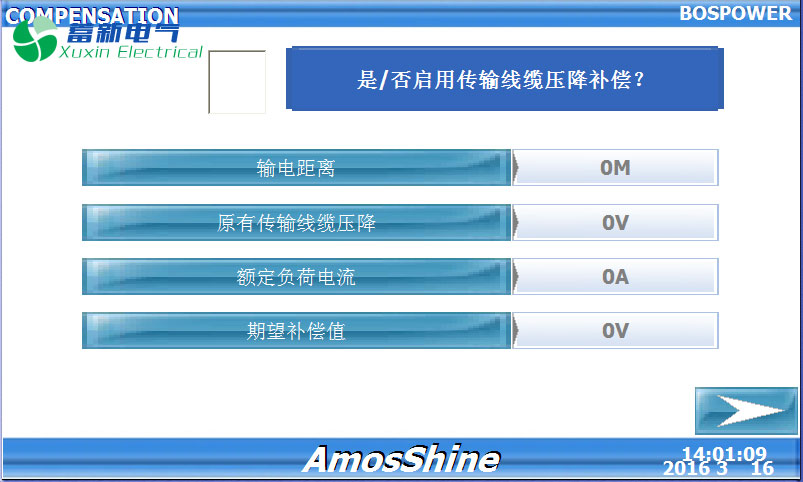

▼远距离输电补偿设置
