智能充电机

智能充电机

型号:KZA系列智能充电机






产品介绍


智能充电机采用单片机智能控制,七段数码管显示,充电状态与参数清晰明了。根据蓄电池充电曲线及其充电吸收转换特性而采用的精准充电算法设计,集电压变化率(dv/dt)、电流变化率(di/dt)、最高充电容量(AHmax)、最长充电时间(Tmax)各种蓄电池充足判别方法于一体,确保蓄电池能完全充足而又不至于过充。具备充电参数动态跟踪与自动调整及完善的保护功能。

用户在选择电动智能充电机时需提供以下几个参数:1所在区域的市电输入电压智能充电机原理图(一般为220V或380V或者可以定制不同等级输入电压的智能充电机);2蓄电池串联或并联后总电压;3蓄电池的总容量(若用户不熟悉电池容量的算法,可以提供电池串并联的方式和单体电池的容量);4选用循环式充电机或者浮充式充电机还是可调式充电机(一般由用户描述使用过程由公司工程师协助选择)。

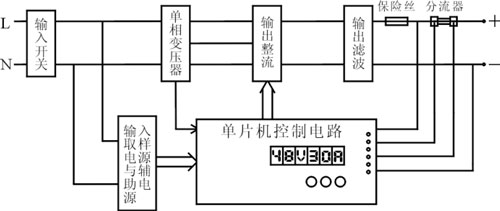

智能充电机的工作原理图(右图为智能充电机原理图)


交流输入电源通过输入开关加在工频变压器初级,通过变压器电磁耦合,将输入高压变成适合蓄电池充电的电压等级,

该电压经桥式半控整流桥变成脉动直流电压。输出电压与电流通过相应取样电路,送至单片机控制板相关接口电路作为控制依据,通过调整可控硅导通角,来控制输出电压与电流,达到恒流恒压及脉冲充电等基本功能。智能充电机的工作原理图

单片机控制电路通过输出参数检测和相应的充电控制流程,完全智能控制蓄电池充电过程,并显示相应的蓄电池充电参数和状态代码。

智能充电机除能满足用户常规充电外,通过面板键盘,还能对电池进行均充、初充等设定与控制,单片机将根据用户设定自动执行相关操作。

单片机通过各传感检测电路对充电机工作状态进行全程跟踪,确保对充电机各种异常工作状态做到精准保护,显示相应的数值并提供状态代码和声光告警,方便用户及时了解充电机工作状态和故障现象,并可防止故障进一步扩大。


充电电池与智能充电装置的连接


充电电池与智能充电装置的连接

常见的接插件有黄色175A,灰色175A,黑色160A和灰350A。

充电电池与智能充电装置的连接

智能充电机功能特点


1、微机全过程智能充电控制,LED及LCD显示中文状态,人机界面良好。

2、优化的马斯充电曲线,恒流恒压及脉冲充电结合,电池接受效率较高。

3、电池未接,反接,欠压,过压,过温,充足,及故障状态自动检测显示保护。

4、充电电压,充电电流,电池电量,充电时间,温度,充电次数等实时监控显示。

5、在交流电源接通下,接电池自动充电,延时软启动开机,充足后自动关机。

6、具有常规充电,均充,初充等充电模式。

7、实时记录充电数据,可以通过微机通讯绘制打印充电曲线。(部件选配)


智能充电机技术参数


输入交流电压:三相380V±10%;单相220V±10% (或用户要求)

输入交流频率:50Hz或60Hz

输出直流电压:

主充电压设定为标称电压的1.23-1.37倍

浮充电压设定为标称电压的1.12-1.20倍

输出直流电流:30A,40A,50A,60A,80A,100A,150A,200A等

一般选用电瓶容量的14%左右或参考电瓶使用说明书

适用蓄电池电压:12V, 24V,36V,48V,72V,80V,96V,110V,220V等

均衡充电电流:电瓶容量的4--6%

电压采样精度:<1%

电流采样精度:<1%

储运环境温度:-40℃~80℃

工作环境温度:-20℃~45℃,直接邻近电子元器件处的空气温度不超过70℃

工作环境湿度:相对湿度小于85%,不结露

海拔高度:不超过2500m


智能充电机显示和操作说明

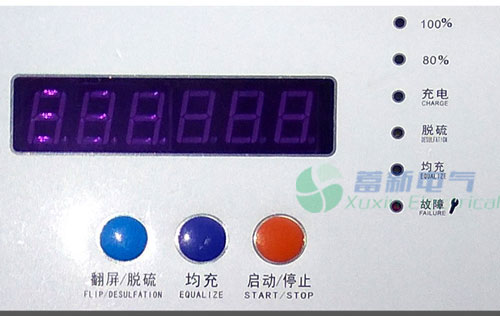

1 “启动/停止”键操作智能充电机面板显示图

智能充电机面板显示图

按“启动/停”键可切换充电和停机状态,如果在停机状态,按“启/停”键可开机(当充电机状态正常时),在工作状态中,按“启/停”键可关机。当充足后,按“启/停”键无效,避免了电池的过充,只有当拔下电池,换电池后才能重新开机。正常充电过程中,充电指示灯(绿灯)闪烁,充足后转为常亮。

2 “均充”键操作

正常充电中按“均充”键,均充指示灯(黄色)闪烁,进入等待均充状态,电池充足后等待半小时,自动进入“均充状态”;如果在正常充电结束后按“均充”键,则立即进入均充,指示灯(黄色)常亮,均充1.5小时结束后指示灯灭。

3 “翻屏/初充”键操作

按住“初充”键15秒,直接进入初充状态。

注意:初充键还用于液晶显示的翻屏和屏保后屏幕唤醒。在正常充电中请勿超时按住初充键,以免误进初充状态,造成电池的过充。
