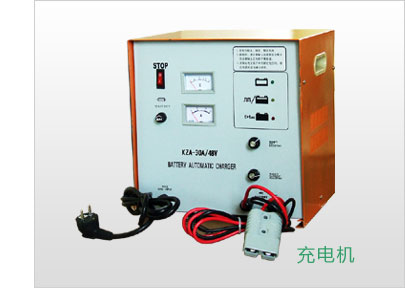

型号：可控硅充电机
产品简介

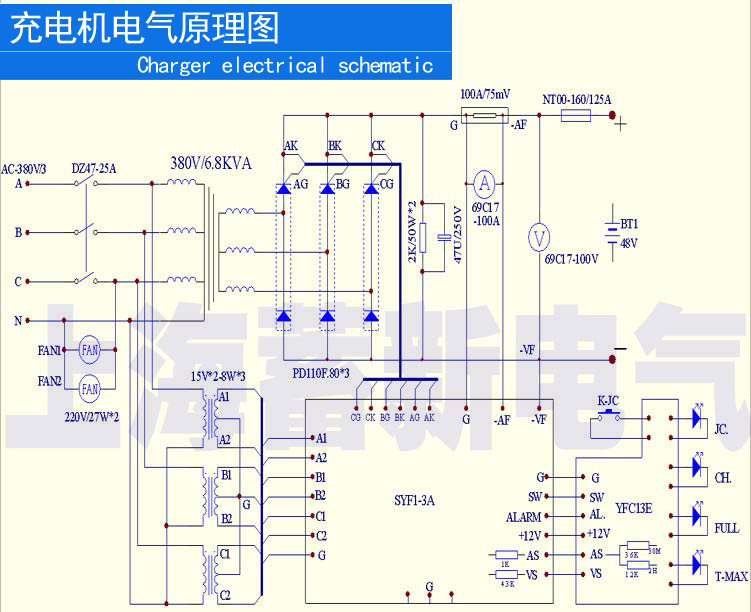

可控硅充电机是由单相或三相隔离变压器，整流电桥、平稳滤波和稳压稳流电子控制电路等组成，具备稳流，稳压功能。它将工频技术和微机控制技术有机地相结合，输出全波脉动直流对电瓶进行充电。充电电流，充电电压连续可调，能进行恒流，恒压控制，能有效的延长蓄电池组的使用循环寿命，整个充电过程按程序自动进行，无需人员值守。
全自动可控硅充电机根据蓄电池充电曲线设计，具备恒流，恒压，充足保护，自动均充等性能，主要针对电力、通讯、铁路、航海系统；发电机启动蓄电池，矿用电机车，电动托盘车、电动搬运车、电动升降车、电动游览车、高空工作平台、电动游乐设备、电动游船、电动洗地机等电瓶专门设计。
产品主要性能：
• 高亮度LED显示充电机的运行状态；
• 可根据用户需求加载放电功能，组成充放电一体机。
• 集电量控制、时间控制、容量控制等多种控制方式于一体，确保了蓄电池充足，不过充、不欠充；
• 开路、接反、过热等超强的保护功能；
• 一键启动停止、充足后自动关机等功能；
• 具有手动均衡充电功能，可保证蓄电池组单体容量的一致性；
• 具有保持充电功能；
• 可设置充电电压和电流，一机多用，可对多种规格的蓄电池充电 。
技术参数
输入交流电压 | 三相380V±10％； 单相220V±10％ (或用户要求) |
输入交流频率 | 50Hz或60Hz |
输出直流电压 | 主充电压设定为标称电压的1.23-1.37倍 |
输出直流电流 | 30A，40A，50A，60A，80A，100A，150A，200A等 |
适用蓄电池电压 | 12V， 24V，36V，48V，72V，80V，96V，110V，220V等 |
均衡充电电流 | 电瓶容量的4--6％ |
电压采样精度 | ＜1％ |
电流采样精度 | ＜1％ |
储运环境温度 | －40℃～80℃ |
工作环境温度 | －20℃～45℃，直接邻近电子元器件处的空气温度不超过70℃ |
工作环境湿度 | 相对湿度小于85％，不结露 |
海拔高度 | 不超过2500m |
选型表格
▼12V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
10A/12V | 0.25 | 单相220V | 12V | 50-80 |
15A/12V | 0.4 | 单相220V | 12V | 80-100 |
20A/12V | 0.5 | 单相220V | 12V | 100-150 |
30A/12V | 0.6 | 单相220V | 12V | 150-210 |
40A/12V | 1 | 单相220V | 12V | 210-280 |
50A/12V | 1.5 | 单相220V | 12V | 280-320 |
100A/12V | 2.5 | 单相220V | 12V | 600-800 |
200A/12V三相 | 5 | 12V | 1200-1400 |
▼24V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
10A/24V | 0.5 | 单相220V | 24V | 50-80 |
15A/24V | 0.8 | 单相220V | 24V | 80-100 |
20A/24V | 1 | 单相220V | 24V | 100-150 |
30A/24V | 1.5 | 单相220V | 24V | 150-210 |
40A/24V | 2 | 单相220V | 24V | 210-280 |
50A/24V | 2.5 | 单相220V | 24V | 280-320 |
60A/24V | 3 | 单相220V | 24V | 320-400 |
80A/24V | 4 | 单相220V | 24V | 400-600 |
100A/24V | 5 | 单相220V | 24V | 600-800 |
100A/24V | 5 | 三相380V | 24V | 600-800 |
200A/24V | 10 | 三相380V | 24V | 1200-1400 |
▼36V充电机规格表
规 格 | 功率KW | 输入电压 | 电池电压DC | 适用电池容量 |
10A/36V | 0.8 | 单相220V | 36V | 50-80 |
20A/36V | 1.5 | 单相220V | 36V | 100-150 |
30A/36V | 2 | 单相220V | 36V | 150-210 |
40A/36V | 3 | 单相220V | 36V | 210-280 |
50A/36V | 4 | 单相220V | 36V | 280-320 |
60A/36V | 5 | 单相220V | 36V | 320-400 |
80A/36V | 6 | 单相220V | 36V | 400-600 |
100A/36V | 8 | 三相380V | 36V | 600-800 |
200A/36V | 15 | 三相380V | 36V | 1200-1400 |
▼48V充电机规格表
规 格 | 功率KW | 输入电压 | 电池电压DC | 适用电池容量 |
10A/48V | 1 | 单相220V | 48V | 50-80 |
20A/48V | 2 | 单相220V | 48V | 100-150 |
30A/48V | 3 | 单相220V | 48V | 150-210 |
35A/48V | 3.5 | 单相220V | 48V | 180--250 |
40A/48V | 4 | 单相220V | 48V | 210-280 |
50A/48V | 5 | 单相220V | 48V | 280-320 |
60A/48V | 6 | 单相220V | 48V | 320-400 |
80A/48V | 8 | 单相220V | 48V | 400-600 |
100A/48V | 10 | 单相220V | 48V | 600-800 |
50A/48V | 5 | 三相380V | 48V | 280-320 |
60 A/48V | 6 | 三相380V | 48V | 320-400 |
80 A/48V | 8 | 三相380V | 48V | 400-600 |
100A/48V | 10 | 三相380V | 48V | 600-800 |
120A/48V | 12 | 三相380V | 48V | 750-1000 |
150A/48V | 15 | 三相380V | 48V | 800-1200 |
200A/48V | 20 | 三相380V | 48V | 1200-1400 |
▼72V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
10A/72V | 1.5 | 单相220V | 72V | 50-80 |
20A/72V | 3 | 单相220V | 72V | 100-150 |
30A/72V | 5 | 单相220V | 72V | 150-210 |
40A/72V | 6 | 单相220V | 72V | 210-280 |
50A/72V | 8 | 三相380V | 72V | 280-320 |
60A/72V | 9 | 三相380V | 72V | 320-400 |
80A/72V | 12 | 三相380V | 72V | 400-600 |
100A/72V | 15 | 三相380V | 72V | 600-800 |
200A/72V | 30 | 三相380V | 72V | 1200-1400 |
▼80V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
30A/80V | 5 | 单相220V | 80V | 150-210 |
50A/80V | 8 | 三相380V | 80V | 280-320 |
60A/80V | 9 | 三相380V | 80V | 320-400 |
80A/80V | 13 | 三相380V | 80V | 400-600 |
100A/80V | 16 | 三相380V | 80V | 600-800 |
▼96V-140V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
50A/96V-140V | 10 | 三相380V | 96-110V | 280-320 |
80A/96V-140V | 16 | 三相380V | 96-110V | 400-600 |
100A/96V-140V | 20 | 三相380V | 96-110V | 600-800 |
200A/96V-140V | 40 | 三相380V | 96-110V | 1200-1400 |
▼110V-150V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
10A/110V-150V | 2.5 | 单相220V | 96-120V | 50-80 |
20A/110V-150V | 5 | 单相220V | 96-120V | 100-150 |
30A/110V-150V三相 | 8 | 三相380V | 96-120V | 150-210 |
50A/110V-150V三相 | 11 | 三相380V | 96-120V | 280-320 |
60A/110V-150V三相 | 14 | 三相380V | 96-120V | 320-400 |
100A/110V-150V三相 | 22 | 三相380V | 96-120V | 600-800 |
200A/110V-150V三相 | 45 | 三相380V | 96-120V | 1200-1400 |
▼220V-300V充电机规格表
规 格 | 功率KW | 输入电压AC | 电池电压DC | 适用电池容量 |
10A/220V-300V | 5 | 三相380V | 220V-240V | 50-80 |
20A/220V-300V | 9 | 三相380V | 220V-240V | 100-150 |
30A/220V-300V | 14 | 三相380V | 220V-240V | 150-210 |
50 A/220V-300V | 22 | 三相380V | 220V-240V | 280-320 |
100 A/220V-300V | 45 | 三相380V | 220V-240V | 600-800 |
200 A/220V-300V | 90 | 三相380V | 220V-240V | 1200-1400 |
300A/220V-300V | 130 | 三相380V | 220V-240V | 1500-2100 |
充电方式
常用的充电方法是恒流充电和恒压充电两者相结合的方法，开始先恒流充电，电瓶电压逐步上升至接近设定恒压时，就转为恒压充电，一直到停充。
恒流充电：即在充电过程中始终保持充电电流不变，有以下几种方法：
正常充电：它以标准速率充电，充电电流一般为电瓶容量的10%，充电电压不超过电瓶额定电压120-125%，充电时间一般为10-15小时。
涓流充电：它以较小的充电电流（约为电瓶额定容量值的5%），较低的充电电压（约为电瓶额定电压的115%），用于维护电瓶的满充点状态或恰好抵消电瓶自放电，对与深度放电的电瓶，以有效的恢复其充电性能。
快速充电：以大电流（电瓶容量的30%），高电压（电瓶额定电压的125-130%）在3-4小时内充满电瓶。
恒压充电：恒压充电是在充电过程中始终保持充电电压不变，充电电流开始很大，随着时间的增加，逐渐变小，最后为零。常用恒压充电方法选用的电压和时间如下：
缓充充电：用于维持电瓶满充电状态，抵消电瓶自放电，充电电压约为电瓶额定电压的120-125%，时间为长时。
浮充充电：电瓶与负载并联，电瓶一方面对负载对负载放电，一方面接受充电器充电。充电电压一般为额定电压110%，时间为长时。
快速充电：对于完全放电的电瓶，以1小时充入80%电瓶容量，2-3小时充入达120%的电瓶容量。充电器输出电压过高会造成电瓶过充严重，充电器输出电压低会造成电瓶充电不足。

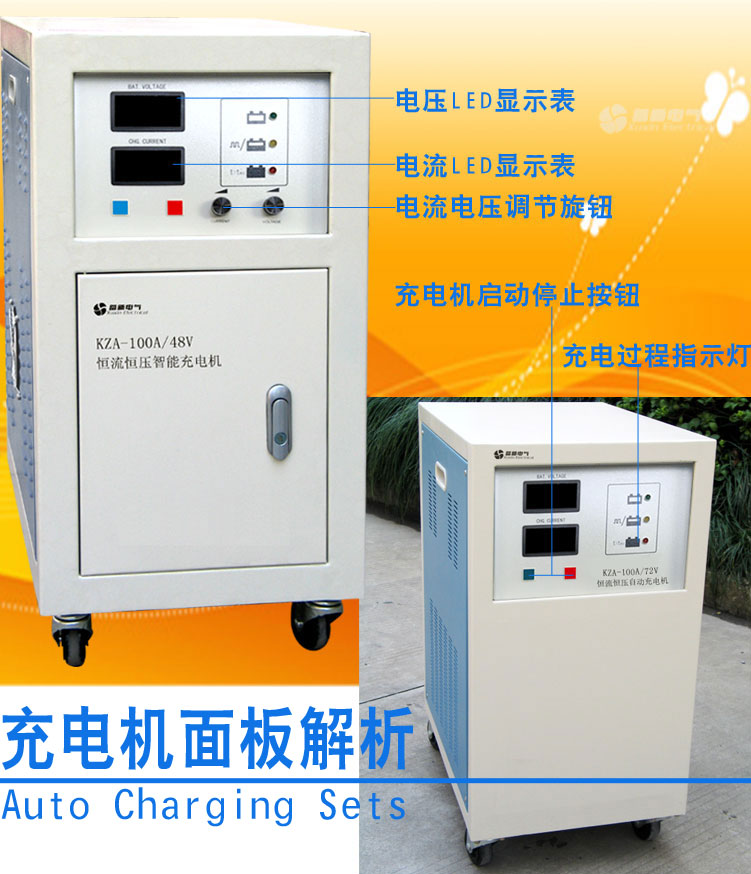

充电机细节图
