选择好的整流二极管可以简化AC/DC直流开关电源转换器中的EMI滤波器电路并降低其成本

要使AC/DC直流开关电源符合EMI标准,就需要使用大量的EMI滤波器器件,例如X电容和Y电容。AC/DC直流开关电源电源的标准输入电路都包括一个桥式整流器,用于对输入电压进行整流(通常为50-60Hz)。由于这是低频AC输入电压,因此可以使用如1N400X系列二极管等标准二极管,另一个原因是这些二极管的价格是最便宜的。

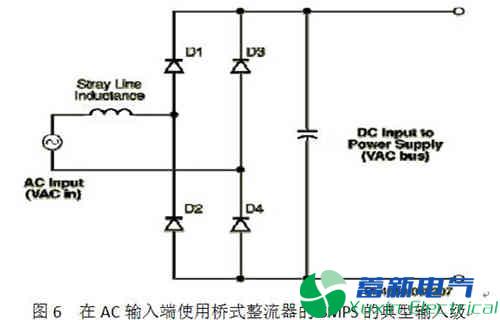

这些滤波器器件用于降低电源产生的EMI,以便符合已发布的EMI限制。然而,由于用来记录EMI的测量只在150kHz时才开始,而AC线电压频率只有50或60Hz,因此桥式整流器中使用的标准二极管(参见图6)的反向恢复时间较长,且通常与EMI产生没有直接关系。

选择好的整流二极管可以简化AC/DC直流开关电源转换器中的EMI滤波器电路并降低其成本

然而,过去的输入滤波电路中有时会包括一些与桥式整流器并联的电容,用来抑制低频输入电压整流所造成的任何高频波形。

选择好的整流二极管可以简化AC/DC直流开关电源转换器中的EMI滤波器电路并降低其成本

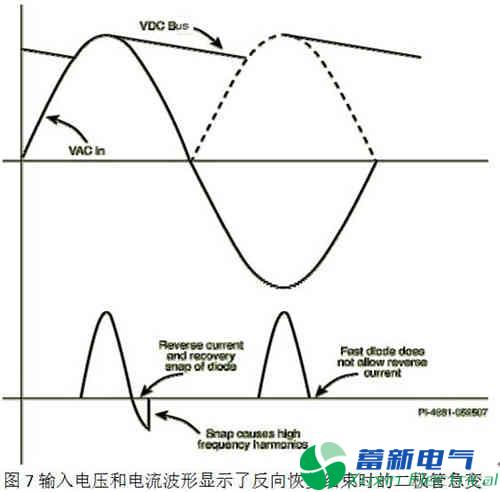

如果在桥式整流器中使用快速恢复二极管,就无需使用这些电容了。当这些二极管之间的电压开始反向时,它们的恢复速度非常快(参见图7)。这样通过降低随后的高频关断急变以及EMI,可以降低AC输入线中的杂散线路电感激励。由于2个二极管可以在每半个周期中实现导通,因此4个二极管中只需要2个是快速恢复类型即可。同样,在每半个周期进行导通的两个二极管中,只需要其中一个二极管具有快速恢复特性即可。
