对Power Integrations的多数产品而言，数据手册中限制的用于确保正常启动和起作用的最小漏极电压为50 V。但是，如果通过外部电源向旁路引脚馈电，则芯片可接收外部供电，且即使在较低的输入电压下也可启动和工作。

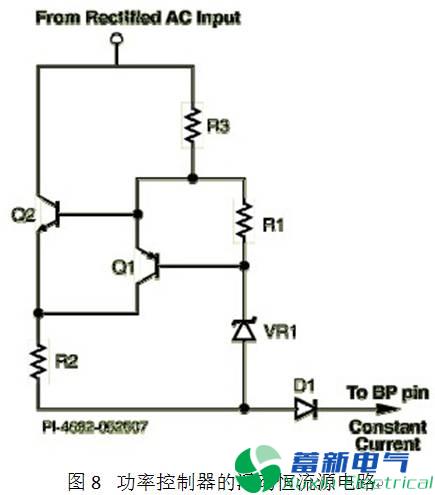

图8所示的启动电路为浮动恒流源，它为整个输入电压范围内的 TinySwitch-III 的旁路(BP)引脚提供大约 600 µA 的恒流。恒流值由 R2 和 VR1 确定：
该电路源自基本的单晶体管电流源。该电路采用了一个齐纳二极管，为 Q2 (NPN)的基极引出端设置参考电压，并以此对流经电阻 R2 的固定电压进行编程，从而设置恒流值。然而，鉴于输入电源范围的异常宽广性，参考齐纳二极管的偏置电流在很大范围内会有所差异。这将导致功率耗散增加及编程的恒流发生偏移。
要克服上述难题，需要由其他的电流源（由 Q1 (PNP)与 R1 形成）提供偏置电流。将等同于VBE 的恒压强加于 R1，这样可为整个工作范围内的参考齐纳二极管提供偏置电流补偿。

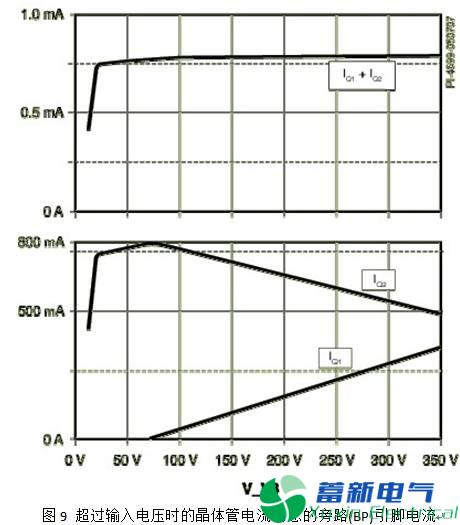

晶体管 Q2 以较低输入电压提供恒流，而 Q1 则以较高的输入电压提供恒流。图 2 显示了电流流经 Q1 和 Q2 时的模拟结果。输入电压达到大约 50 VDC 时，Q2 将提供恒流。输入电压达到50 VDC 及以上时，经过 Q2 的电流将减弱，而经过 Q1 的电流则呈线性增加。输入电压达到最大值 375 VDC 时，则主要由 Q1 提供恒流。R3 用于限制整个电路在输入电压最大时的输入电流。
非线性电流由于齐纳二极管 VR1 的非线性活动而上升。输入电压大约为 60 VDC 时，齐纳二极管开始有电压。
