概述
反激变压器的长处自是不必多说，许多新手都经过反激直流电源的制造来熟悉直流电源规划，目前网络上关于反激变压器的学习材料五花八门且比较零星，本文就将对反激变压器的规划进行自始至终的整理，将零星的知识进行整合，并配上相应的剖析，协助大家赶快把握。
今日将进行一个较为完好的剖析，KRP作为反激变压器中的魂灵参数，该怎么对其进行取舍，值得我们深入探讨。
首要先对文章傍边的将要说到的一些名词进行解说。
作业形式：即电感电流作业状况，一般分DCM、CCM、BCM三种(定性剖析)。
KRP：描绘电感电流作业状况的一个量(定量核算)；

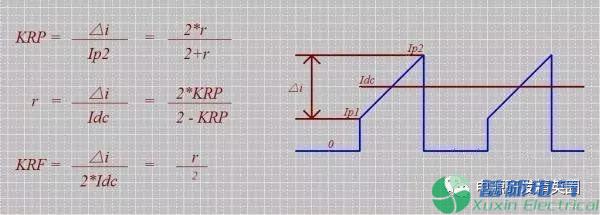

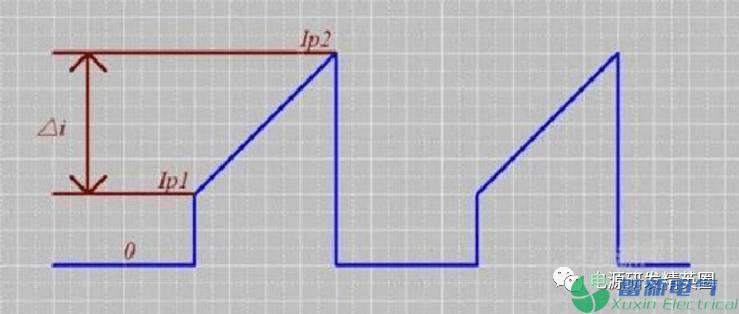

KRP界说：
KRP的意义：
只需原边电感电流处于接连状况，都称之为CCM形式。而深度CCM形式(较小纹波电流)与浅度CCM形式(较大纹波电流)相比较，电感量相差好几倍，而浅度CCM形式与BCM、DCM形式的各种功能、特色可能更为类似。显着需求一个适宜的参数来描绘一切电感电流的作业状况。经过设置KRP值，能够把变压器的电感电流状况与磁性材料、环路特性等严密联络起来。我们也能够愈加合理的评价产品规划方案，例如：
KRP较大时(特别是DCM形式)，磁芯损耗一般较大(NP较小)，气隙较小(无气隙要求，仅满意LP值)，LP较小，漏感会较大，纹波电流较大(电流有用值较高)；
KRP较小时(特别是深度CCM形式)，磁芯损耗一般较小(NP较大)，气隙较大(有气隙要求，平衡直流磁通)，LP较大，漏感会较小，纹波电流较小(电流有用值较低)；
注：KRP较小时，气隙也是能够做到较小，但这需求更大的磁芯和技巧；
KRP较大时，磁芯损耗也是能够做的较小，但这相同需求更大的磁芯和技巧；
这儿说一点题外话，大部分人一般以为，相同磁芯、开关频率，DMAX，DCM形式比CCM形式下的直流电源输出功率更大；其实这是不完全对的(至少不符合实践,因为需求约束DMAX，导致空载简单反常)，原因在于DCM形式下磁芯损耗会超出你的幻想(电应力也会如此)；DCM形式下，如果想大起伏下降磁芯损耗，唯一的办法是增大NP，而过大的NP会与LP构成实际冲突(DCM形式下，LP一般较小)，构成磁芯气隙超出你的幻想(漏感也会如此)；有没有办法处理这种实际对立?答案应该是必定的，即挑选适宜的磁芯结构，如长宽比小且AE大的磁芯(PQ、POT系列)，或许会比长宽比大且AE小的磁芯(EER、EEL系列)愈加有优势。(弥补：在DCM形式下，如果约束DMAX，则会比CCM形式下直流电源输出更大的功率)
KRP较大时，增大DMAX能够在必定程度上下降原边的纹波电流及有用电流值，可是次级的电流应力会愈加恶劣，这种办法(增大/减小DMAX)只合适平衡初次级的电压、电流应力，应该不是一种很好的规划手法。
KRP较大时，空载发动困难，特别是低压大电流直流电源输出，且空载无跳频(宽规模AC输入时特别如此，如3.3V10A，特别是超低压输入)；
KRP较小时，开关损耗较大，特别是高压小电流直流电源输出，且开关频率较高(窄规模AC输入时特别如此，如100V0.5A，特别是超高压输入)；
注：非低压大电流产品(如12V5A)，KRP较大时，DMAX不能规划的过小，不然空载也会发动困难，且空载无跳频(宽规模AC输入时特别如此)；
超低压输入产品(如12V输入)，KRP应该较小，且开关频率也不能过高，不然LP过小(漏感过大)无法正常作业(或许效率极低)。
KRP较大时，动态响应较快，环路补偿比较简单(特别是选用电流形式操控)；
KRP较小时，动态响应较慢，环路补偿相对困难(特别是选用电压形式操控)；
KRP较大时，电感电流斜率较急，CS采样端对噪声影响不显着；
KRP较小时，电感电流斜率较缓，CS采样端可能会遭到噪声影响；
注：电流形式芯片一般会比电压形式操控芯片的功能愈加优异，但并非一切状况下都是如此。如果输入电压较高，直流电源输出功率较小，电流形式芯片可能无法检测CS电压，低压大电流直流电源输出产品在空载时也会呈现这种状况(再次强调，宽规模AC输入，低压大电流直流电源输出〈乃至非大电流直流电源输出产品〉，如果KRP较大，DMAX又较小，空载极有可能出问题，或许轻载降频、进步VCC都不必定有用，可是选用某些电压形式操控芯片，可能会防止此问题)。低压输入，直流电源输出功率很大时，电感电流斜率较缓，CS采样电压(电阻/互感器)可能很简单遭到搅扰，如果负载改动较大，也可能会因而CS端采样反常。也不是一切电流形式芯片均比电压形式芯片优秀，这需求综合考虑各种因素，包含外围电路的杂乱程度。
超高压输入时，KRP应该设置较大(最好是QR形式)，开关损耗会较低；
超低压输入时，KRP应该设置较小(最好是深度CCM形式)，漏感会较低；

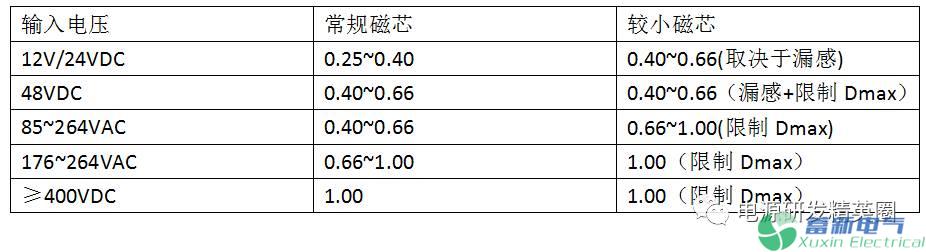

KRP选取法则
电感纹波电流怎么设置，首要取决于输入电压规模、输入电压起伏、直流电源输出电压起伏、直流电源输出电流规模、漏感百分比(气隙)四个量。
1宽规模输入时，尽量挑选深度CCM形式；
注：在一切输入电压规模内，功率器材的电压电流应力会有一个较好的折中；
2输入电压十分低时(如12/24V)，请挑选深度CCM形式(KRP≤0.40)；
注：此刻怎么下降漏感摆在第一位，深度CCM形式下，自然会取得最小的漏感量；
3输入电压十分高时(如400VDC)，请挑选DCM形式(或许QR形式)；
注：此刻怎么下降开关损耗摆在第一位，在QR形式下，自然会取得最小开关损耗；
4直流电源输出电压十分高时，请挑选DCM形式(或许QR形式)；
注：此刻怎么下降开关损耗摆在第一位，在QR形式下，自然会取得最小开关损耗；
5直流电源输出电流十分大时，尽量挑选CCM形式，KRP值视输入电压规模及幅值决议；
注：CCM形式下，峰值电流、纹波电流、有用电流都会相对较小，且尽量防止选用单个肖特基二极管去处理高有用值电流，也要想办法去防止空载问题。
6小电流直流电源输出，尽量选用DCM(QR)形式。
注：功率小，效率较高。
7如果要求最小漏感规划，尽量挑选CCM形式，KRP尽可能的小。
8选用较小磁芯直流电源输出较大功率的前提条件是：较小DMAX、较高电感纹波电流(有用电流)，空载问题好处理
9KRP小于0.66时，电感电流峰值、有用值，不再跟从KRP值的减小而显着减小，可是Bdc及气隙上升十分显着；
KRP小于0.40时，电感电流纹波电流将会呈现过小而导致CS采样困难，且饱满的10电感电流上升不显着；

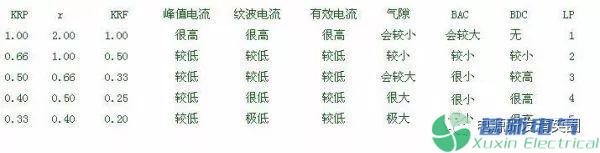

10如果设置BCM形式下的LP=1，其他作业条件不变，则：
KRP=1.00，LP=1
KRP=0.66，LP=2
KRP=0.50，LP=3
KRP=0.40，LP=4
KRP=0.33，LP=5
我们能够研究不同KRP值下，磁芯的Bdc、Lg的改动趋势，乃至能够替换不同的磁芯来满意电气参数规划(KRP、DMAX、LP均不会发作改动)。如此一来，KRP(电气参数)将会与磁芯参数构成严密的联络，便利量化剖析。经过不同的电感纹波电流，来让我们知道变换器究竟需求什么样的磁芯规划参数(包含磁芯选型)。而不是先来规划变压器参数，然后主动生成KRP等电气参数。
简单的了解，就是先规划好电气参数，如初次级的电压、电流应力，评价各种损耗温升，考虑到PWM芯片、MOS、二极管各种的特色(先选好)，让反激变换器作业在最佳的作业状况。依据这个最佳的电气参数，我们来规划变压器参数，如NP、NS、气隙等等，最终经过替换磁芯或是微调变压器的结构规划，让整个变换器都作业在最合理的状况。如果最初就进行变压器规划，会导致我们产品优化的地步较小(不得不从头核算或是请求样品)。
不过，不得不供认，每一个人的学习经历往往很不同，属于自己的最佳规划流程，应该是自己最娴熟、最能了解的哪一种。那是一种堆集、一种锻炼，千万不要容易去否定。这儿供给的办法仅仅其间一种，许多技巧中，如果觉得好就用，欠好就不必。
KRP的别名：KRF、r，它们之间存在换算关系，建议参阅相关材料；
如果设置BCM形式下的LP=1，其他作业条件不变，则：
(磁芯、匝数比不变，不然无法完结对此；NP的改动不会改动DMAX、电压、电流应力，NP首要是影响磁芯参数规划)
释疑：
1KRP从1.00下降至0.66时，峰值电流的下降十分显着，当KRP从0.66向0.33下降时，峰值电流的下降起伏十分有限；
2KRP从1.00下降至0.33时，纹波电流的下降一向十分显着，与LP的改动趋势刚好相反(I=V*TON/LP)；
3KRP从1.00下降至0.66时，有用电流的下降十分显着，当KRP从0.66向0.33下降时，有用电流的下降起伏十分有限；
4KRP从1.00下降至0.33时，BDC急剧增大，气隙的巨细与磁性元件的规划有关，因为比照中的NP会有所不同，所以气隙、BDC、BAC的改动趋势仅仅是起有限的参阅效果；
关于BDC、BAC的改动趋势(二者是由哪些量决议的)剖析见《直流电源手册》，其间有详细描绘：

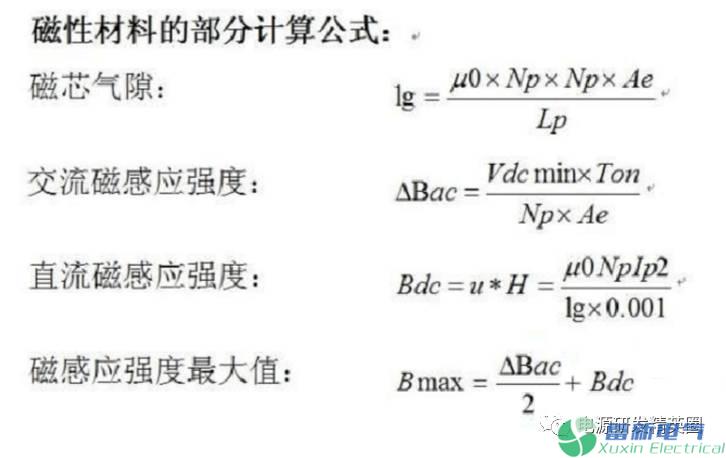

①外加的伏秒值、匝数、磁芯面积决议了交变磁通量(BAC)； VTon(n)+Np+Ae→△B
②直流平均电流值、匝数、磁路长度决议了直流磁场强度(BDC)； Idc+Np+Le(lg)→Hdc
③加气隙和不加气隙，磁芯饱满磁感应强度是一样的；但加气隙的磁芯能明显减小剩磁Br，别的，加气隙能够接受大的多的直流电流；
5KRP从1.00下降至0.33时，因为BDC、LP急剧增大，所以NP也会较大，直接导致导致BAC较小。
