型号：SG3系列三相干式隔离变压器
产品简介
SG3系列三相干式隔离变压器是我公司在参照国际同类产品的隔离变压器，产品符合VDE0550、IEC439、JB5555、GB5226国际、国家标准。隔离变压器除了能改变电压外，还可以把输入绕组和输出绕组在电气上彼此隔离，用以避免同时触及带电体（或因绝缘损坏而可能带电的金属部件）和地所带来的危险；此外隔离变压器还具有一定抑制各种干扰的作用。SG3系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压660V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、船舶、整流装置、照明等。
技术参数
相数 | 三相 |
容量 | 1KVA-3000KVA |
输入电压 | 3φ220V/380V/415V/480V（用户自己设定输入电压值） |
输出电压 | 根据用户需求订制各种电压值和输出路数 |
输出电压准确性 | ±1% |
负载范围内额定电压变动率 | ±2-3℅ |
输出波形失真度 | 无失真（与输入波形比较） |
绝缘等级 | F级 |
工作效率 | ≥98% |
适用频率 | 50/60Hz |
联接方式 | 根据用户需求定 |
过载能力 | 允许超过1.2倍额定负载工作4小时（可长期满载） |
温升 | ≤60K |
绝缘电阻 | 绕阻对地绝缘电阻 ≥50M欧 |
初级对次级绝缘电阻 | ≥50M欧 |
高压测试 | 2000V， 1分钟无击穿 |
工作环境 | 温度：-20～+45℃湿度：≤95%RH不结露 |
工作场所 | 无腐蚀性气体及导电粉尘 |
冷却方式 | 干式风冷 |
干式隔离变压器的主要作用
1、电气安全隔离
2、改变电压等级
3、克服中心点漂移，改善供电不平衡
4、防浪涌冲击及滤波功能。
材料说明
铁芯-采用全新优质高硅硅钢片，主要材质为0.35厚H18、H14、H12、Z11的全新优质硅钢片。
线材-采用PEW、UEW、EIW、SEIW、FEAI漆包线以及玻璃丝包线，耐温等级为F级（155℃）、H级（180℃）、HC级（200℃）、C级（220℃）。（常规耐温等级为H级180℃）。
绝缘材料-采用耐高温绝缘纸为绝缘材料，具备高温绝缘、阻燃和耐潮湿多重性能。

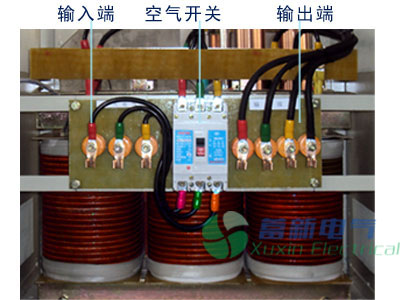

接线端子排-小功率采用端子排；大功率采用优质铜排。
机箱-主要采用数控折弯冷扎板，机箱颜色为RAL7032,也可按客户色卡设计制作机箱（特殊使用环境有不锈钢材质机箱和防雨型室外机箱可以选择）。
隔离变压器选型表格
规格型号 | 额定容量 （KVA） | 额定输入 线/相电压（V) | 额定输出 线/相电压（V) | 变压器参考尺寸 宽X深X高（mm） | 参考重量 （KG） | |
三 相 | SG3-10 | 10 | 3φ220V/380V/ 415V/480V （用户自己设定 输入电压值） | 3φAC根据 用户需求订 制各种电压值 和输出路数 | 460*420*610 | 60 |
SG3-15 | 15 | 560*450*710 | 90 | |||
SG3-20 | 20 | 560*450*710 | 120 | |||
SG3-25 | 25 | 560*450*710 | 130 | |||
SG3-30 | 30 | 560*450*710 | 140 | |||
SG3-35 | 35 | 650*480*760 | 155 | |||
SG3-40 | 40 | 650*480*760 | 170 | |||
SG3-45 | 45 | 650*480*760 | 200 | |||
SG3-50 | 50 | 650*480*760 | 230 | |||
SG3-60 | 60 | 730*490*870 | 260 | |||
SG3-65 | 65 | 730*490*870 | 300 | |||
SG3-70 | 70 | 730*490*870 | 330 | |||
SG3-80 | 80 | 740*550*940 | 380 | |||
SG3-100 | 100 | 760*520*900 | 450 | |||
SG3-120 | 120 | 920*650*1100 | 420 | |||
SG3-150 | 150 | 920*650*1100 | 550 | |||
SG3-200 | 200 | 920*650*1100 | 690 | |||
SG3-225 | 225 | 920*650*1100 | 730 | |||
SG3-250 | 250 | 1050*650*1200 | 760 | |||
SG3-300 | 300 | 1050*650*1200 | 850 | |||
SG3-400 | 400 | 1050*650*1200 | 950 | |||
SG3-500 | 500 | 1050×750×1500 | 1300 | |||
SG3-600 | 600 | 1100×700×1500 | 1500 | |||
