型号：LDX-C系列智能直流电源
概述：本系列直流电源选配通讯接口，可选装RS232或RS485通讯;0-5V 0-10V;4-20mA模拟量信号、脉冲工作模式等辅助功能以实现客户的特使要求。为选装RS232或RS485的用户提供通讯协议供用户二次开发。
产品概述
LDX-C系列智能直流稳压电源是上海蓄新电气采用微电脑控制，进口可控硅作为功率器件和高性能基准电压源元件及最先进的电路控制技术并与单片微处理器程序控制计术相结合的新颖控制方法，具有超高的准确性、高精确度、高稳定性等优良的电子特性。

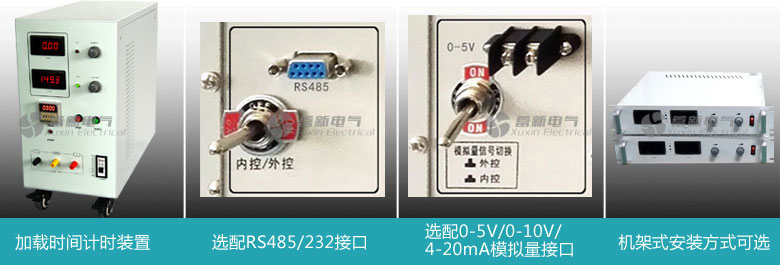

本系列直流电源选配通讯接口，可选装RS232或RS485通讯;0-5V 0-10V;4-20mA模拟量信号、脉冲工作模式等辅助功能以实现客户的特使要求。为选装RS232或RS485的用户提供通讯协议供用户二次开发。
本系列直流电源还可选择19英寸标准机柜尺寸，高度分别为2U/3U/4U。
可选择304不锈钢材质的机箱以达到特殊环境下的理想使用效果（选配）。

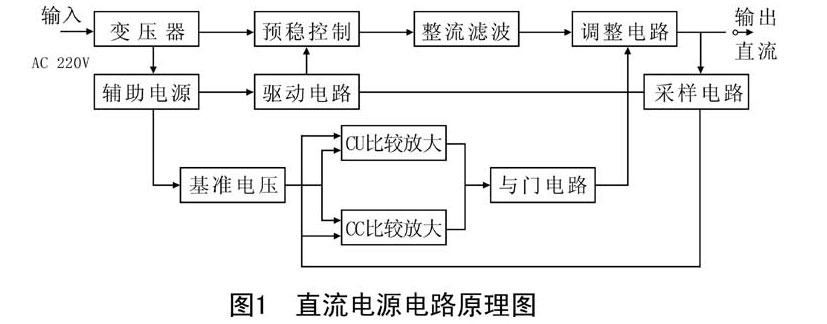

直流电源电气原理图
直流稳压稳流电源工作原理解释：基本构造由变压器降压、整流滤波、基准电源电路、基准电压电路、稳压、稳流比较放大电路、调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时，则变动的信号经稳压取样电路与基准电压相比较，其所得误差信号经比较放大器放大后，对线性调整元件进行精细调节，使之输出高精度的直流电压源。
智能直流电源性能特点
◇规格范围: 近300种规格，输出电压0-1000V、输出电流0-1000A、输出功率0-500kW之内任选；
◇低纹波和低噪音线性输出
◇恒压恒流: 电压电流值从零至额定值连续可调，恒压恒流自动转换；
◇过压保护: 电压保护值0-110%额定值连续可调，电源输出电压超过电压保护值时将跳闸保护；
◇短路保护: 允许在任何工作状态下长期短路或短路开机；
◇过载保护: 电源或负载出现故障，输出电流超过额定值1.5倍时，电源跳闸保护；
◇短路报警: 当输出短路时，电源声光报警（选配）；
◇自动放电: 供容性负载关机放电用（选配）；
◇输出显示: 电压、电流同时LED数码管显示；
◇脉冲工作:可配时间控制器构成直流脉冲电源（选配）；
◇智能化:可选配RS232或RS485接口与计算机连接，组成计算机控制的智能型电源；
◇模拟信号接口：可选配0-5V 0-10V 或4-20mA信号控制电源的输出电压和电流。
技术参数
设备名称 | 智能型直流电源 | ||
输 | 电压 | AC 220V±10 %（AC380V±10 %） | |
频率 | 50Hz±5Hz | ||
输
出 |
稳 | 幅 度 | 额定值V×105% |
电压调整率 | ≤ 0.08% | ||
负载调整率 | ≤ 0.08% | ||
纹波有效值 | ≤ 0.5%＋10mV | ||
温度系数 | 300PPM/ ℃ ( 典型值 ) | ||
稳 | 幅 度 | 额定值A×105% | |
电流调整率 | ≤ 0.2% | ||
负载调整率 | ≤ 0.2% | ||
纹波有效值 | ≤ 0.5%＋20mA | ||
温度系数 | 500PPM/℃(典型值) | ||
输 出 显 示 |
电 | 电 压 表 | LED |
显示位数 | 3位半 | ||
显示精度 | ≤1% | ||
电 | 电 流 表 | LED | |
显示位数 | 3位半 | ||
显示精度 | ≤1% | ||
噪声 | 65dB | ||
保护功能 | 过压、欠压、缺相、短路、过流 | ||
冷却方式 | 强制风扇 | ||
工作时间 | 长期连续工作 | ||
温度 | 0 - 40℃ | ||
湿度 | <90% | ||
备注 | RS232或RS485通讯、0-5V 0-10V ；4-20mA模拟量信号（选配） | ||
选型规格表
直流电源规格表格 | |||
规 格 | 输出电流 | 输出电压 | 尺寸 lwh(净高) mm |
0-15V 可调 | 0-15A | 0-15V | 160*390*155 |
0-20A | 0-15V | 185*350*270 | |
0-30A | 0-15V | 185*350*270 | |
0-50A | 0-15V | 230*470*400 | |
0-80A | 0-15V | 350*500*600 | |
0-100A | 0-15V | 350*500*600 | |
0-200A | 0-15V | 403*630*850 | |
0-300A | 0-15V | 460*680*1200 | |
0-500A | 0-15V | 640*740*1200 | |
0-30V 可调 | 0-20A | 0-30V | 185*350*270 |
0-30A | 0-30V | 185*350*270 | |
0-50A | 0-30V | 230*470*400 | |
0-80A | 0-30V | 350*500*600 | |
0-100A | 0-30V | 350*500*600 | |
0-150A | 0-30V | 460*680*1200 | |
0-200A | 0-30V | 460*680*1200 | |
0-300A | 0-30V | 460*680*1200 | |
0-500A | 0-30V | 640*740*1200 | |
0-50V 可调 | 0-10A | 0-50V | 185*350*270 |
0-15A | 0-50V | 185*350*270 | |
0-20A | 0-50V | 230*470*400 | |
0-30A | 0-50V | 230*470*400 | |
0-50A | 0-50V | 230*470*400 | |
0-80A | 0-50V | 350*500*600 | |
0-100A | 0-50V | 350*500*600 | |
0-150A | 0-50V | 403*630*850 | |
0-200A | 0-50V | 640*680*1200 | |
0-300A | 0-50V | 640*680*1200 | |
0-500A | 0-50V | 640*740*1200 | |
0-60V 可调 | 0-10A | 0-60V | 185*350*270 |
0-15A | 0-60V | 185*350*270 | |
0-20A | 0-60V | 230*470*400 | |
0-30A | 0-60V | 230*470*400 | |
0-50A | 0-60V | 230*470*400 | |
0-80A | 0-60V | 350*500*600 | |
0-100A | 0-60V | 403*630*850 | |
0-150A | 0-60V | 640*680*1200 | |
0-200A | 0-60V | 640*680*1200 | |
0-300A | 0-60V | 640*680*1200 | |
0-500A | 0-60V | 640*740*1200 | |
0-110V 可调 单路直流电源输出 | 0-5A | 0-110V | 185*350*270 |
0-10A | 0-110V | 230*470*400 | |
0-15A | 0-110V | 230*470*400 | |
0-20A | 0-110V | 230*470*400 | |
0-30A | 0-110V | 350*500*600 | |
0-50A | 0-110V | 350*500*600 | |
0-80A | 0-110V | 403*630*850 | |
0-100A | 0-110V | 403*630*850 | |
0-150A | 0-110V | 403*630*850 | |
0-200A | 0-110V | 640*680*1200 | |
0-300A | 0-110V | 640*680*1200 | |
0-120V 可调 单路直流电源输出 | 0-1A | 0-120V | 185*350*270 |
0-2A | 0-120V | 185*350*270 | |
0-3A | 0-120V | 185*350*270 | |
0-5A | 0-120V | 185*350*270 | |
0-10A | 0-120V | 230*470*400 | |
0-15A | 0-120V | 230*470*400 | |
0-20A | 0-120V | 350*500*600 | |
0-30A | 0-120V | 403*630*850 | |
0-50A | 0-120V | 403*630*850 | |
0-80A | 0-120V | 403*630*850 | |
0-100A | 0-120V | 403*630*850 | |
0-150V 可调 | 0-1A | 0-150V | 185*350*270 |
0-2A | 0-150V | 185*350*270 | |
0-3A | 0-150V | 185*350*270 | |
0-5A | 0-150V | 185*350*270 | |
0-10A | 0-150V | 230*470*400 | |
0-15A | 0-150V | 350*400*600 | |
0-20A | 0-150V | 350*500*600 | |
0-30A | 0-150V | 403*630*850 | |
0-50A | 0-150V | 403*630*850 | |
0-80A | 0-150V | 403*630*850 | |
0-100A | 0-150V | 403*630*850 | |
0-150A | 0-150V | 640*680*1200 | |
0-200V 可调 | 0-1A | 0-200V | 185*350*270 |
0-2A | 0-200V | 185*350*270 | |
0-3A | 0-200V | 185*350*270 | |
0-5A | 0-200V | 185*350*270 | |
0-10A | 0-200V | 230*470*400 | |
0-15A | 0-200V | 350*500*600 | |
0-20A | 0-200V | 350*500*600 | |
0-30A | 0-200V | 403*630*850 | |
0-50A | 0-200V | 403*630*850 | |
0-80A | 0-200V | 640*680*1200 | |
0-100A | 0-200V | 640*680*1200 | |
0-150A | 0-200V | 640*680*1200 | |
0-300V 可调 | 0-1A | 0-300V | 185*350*270 |
0-2A | 0-300V | 185*350*270 | |
0-3A | 0-300V | 185*350*270 | |
0-5A | 0-300V | 230*470*400 | |
0-10A | 0-300V | 230*470*400 | |
0-15A | 0-300V | 350*500*600 | |
0-20A | 0-300V | 403*630*850 | |
0-30A | 0-300V | 403*630*850 | |
0-50A | 0-300V | 403*630*850 | |
0-500V 可调 | 0-2A | 0-500V | 185*350*270 |
0-3A | 0-500V | 230*470*400 | |
0-5A | 0-500V | 230*470*400 | |
0-10A | 0-500V | 350*500*600 | |
0-20A | 0-500V | 403*630*850 | |
0-30A | 0-500V | 403*630*850 | |
0-50A | 0-500V | 403*630*850 | |
0-80A | 0-500V | 640*680*1200 | |
0-600V 可调 单路直流电源输出 | 0-1A | 0-600V | 185*350*270 |
0-2A | 0-600V | 185*350*270 | |
0-3A | 0-600V | 230*470*400 | |
0-5A | 0-600V | 230*470*400 | |
0-10A | 0-600V | 350*500*600 | |
0-15A | 0-600V | 403*630*850 | |
0-20A | 0-600V | 403*630*850 | |
0-30A | 0-600V | 403*630*850 | |
0-50A | 0-600V | 403*630*850 | |
0-1000V 可调 单路直流电源输出 | 0-1A | 0-1000V | 230*470*400 |
0-2A | 0-1000V | 230*470*400 | |
0-3A | 0-1000V | 350*500*600 | |
0-5A | 0-1000V | 403*630*850 | |
0-10A | 0-1000V | 403*630*850 | |
应用领域
产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、老化设备、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，视听产品，污水处理、安防及其它所需直流电源供应的场合。
客户订货须知
为了让客户更准确地选择最适合自己使用的直流电源产品，特罗列以下几点订制参数供参考。
● 直流电源的输入电压、频率、范围。
● 直流电源的输出电压、可调范围。
● 直流电源的输出电流或功率、可调范围。
● 负载性质，如：阻性、感性、容性。
● 其它特殊要求。
