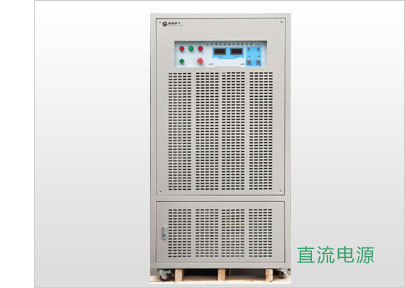

直流开关电源

LDX-K系列大功率直流开关电源型号:LDX-K系列大功率直流开关电源

概述:本系列300V大功率直流稳压电源电压输出值在0-10000V,电流输出值在0-1500A可调范围内的规格可任选(总功率不大于300KW),详情请咨询客服人员。



产品简介

LDX-K系列300V大功率直流开关电源采用高频稳压稳流直流开关电源线路形式。使用国内先进优化电路,选用优质大品牌元器件,放大电源工作的余量,输出电压从0V起调至额定值。

当本系列300V大功率直流稳压电源采用AC380V三相五线制输入,整机最大功率可做到300KW(常规电源,特殊型号除外)。

本系列大功率直流稳压电源具有效率高、工作温度范围宽、抗干扰能力强、电网适应力强、动态响应快、稳定度高、杂音纹波小、保护功能强等特点。电压电流连续可调 (0-额定值)以及保护功能完善(短路,过流,过热,过压)等优点,广泛应用于各个领域。

功能介绍

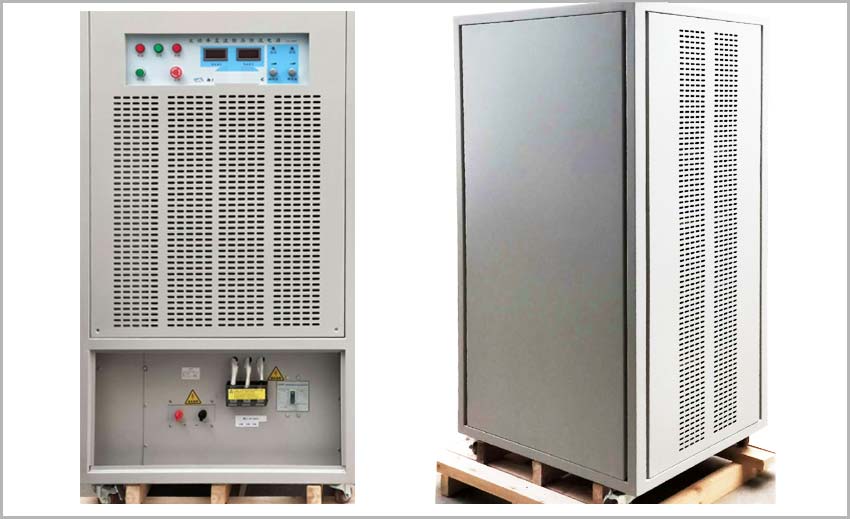

大功率直流开关电源产品细节图

恒压限流模式(选配):输出电压和电流设定值从零至额定值连续可调,恒压和恒流输出模式根据客户后端负载使用情况自动切换电源效具有自动线压降补偿功能。

电源具有自动线压降补偿检测端子(comsense)(选配):将此端子与负载端进行连接,电源会自动检测负载端的电压值,并自动补偿电源线造成的线压降。同时可以检测负载端电源供电是否接反,实现防反保护功能。

短路保护功能(选配):能够适应电源运行中短路以及电源启动输出端短路两种短路情况。

电源具有放电功能(选配):电源内部具有放电电路,在电源停止输出以后能够快速释放存在输出电容的电能,以防止在停止状态下误碰输出端子,造成人身伤害。

技术参数


1、输入电压: 三相AC380±10%/单相AC220±10%  输入频率:50Hz±3Hz

2、输出:可调输出,单路输出0-额定值V   0-额定值A  输出功率:额定值KW

3、电源稳定率:≦0.5%+20mV

     负载稳定率:≦0.5%+20mV

     纹波:≦0.5%+20mVrms

4、电压值显示:3位半数字表    精度:±1% +2个字(10%-100%额定值)

     显示格式:0.0V-额定值.0V

5、电流值显示:3位半数字表    精度:±1% +1个字 (10%-100%额定值)

     显示格式:0.0A-额定值.0A

6、程控(选配):RS232/RS485,0-5V,0-10V,4-20mA模拟量控制

7、输出过流保护:限压限流,短路保护,过热保护,缺相报警

8、过温度保护:内置O.T.P保护,保护值为70℃±5%(散热器温度)

9、电压/电流设定:多圈电位器

10、输出极性:输出正(+)不可以接地,负(-)可以接地

11、散热方式:强制风冷

12、操作环境:室内使用设计,温度: 0℃~40℃;湿度:10%~85% RH

其他特性(以下项目为选配项)


1 串行通讯接口

电源选配RS232或RS485接口并提供通讯协议。

2 外部模拟量接口

支持0V-5V,0V-10V,4-20mA外部模拟电压调节、电流调节和电压反馈、电流反馈。

3 泄放装置

泄放装置可用于电机在做试验测试时消耗电机产生的反冲能量,防止反冲电压造成电机控制器损坏。

4 开关信号控制装置

干触点远程开关控制断开有输出,闭合无输出

应用领域


电镀-镀锌、镀镍、镀锡、镀铬、PCB电镀、低纹波电镀等;

实验室-测试老化、电子产品老化、LED测试及老化,电动车电机老化、节能灯泡测试及老化、灯具测试、钨丝气化、电动车控制器测试、直流无刷电机测试;

氧化/电解-普通氧化、阳极氧化、硬质氧化、型材氧化、真空镀膜、铝箔化成、腐蚀、电解铜、电解铝、电解水处理;

电加热-太阳能加热,单晶炉加热、多晶炉加热、蓝宝石炉加热、直流加热、感应加热、管道加热、太阳能光伏、光电、冶炼;

充电-汽车充电、电池充电电子线圈感应测试;

电子器件测试-电容器、电阻、继电器、晶体管、传感器。
