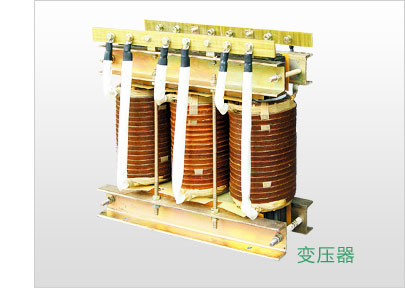

型号：自耦变压器
产品简介
自耦变压器分为单相自耦变压器和三相自耦变压器。其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈，也就是输出和输入共用一组线圈的特殊变压器。升压和降压用不同的抽头来实现，比共用线圈少的部分抽头电压就降低，比共用线圈多的部分抽头电压就升高。
其实原理和隔离变压器略有不同，隔离变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，而自耦变压器是自己影响自己，也就是说自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高.这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用。
用户选型是要特别注意：自耦变压器无电气隔离作用，非安全变压器。
在选择是务必清楚自耦变压器和隔离变压器的区别。若需要 隔离变压器 请点击...
根据用户的需要，可以定做以下防护等级的自耦变压器：防护等级：IP00、IP21、IP23、IP31、IP33、IP56。
自耦变压器技术参数
1、容量：1KVA-1000KVA
2、电源电压：AC220V-1000V
3、输入电压：允许额定电压±10%波动
4、输出电压：负载范围内额定电压±2-3℅
5、额定频率：50/60HZ
6、绝缘电阻：DC 500V≥100MΩ
7、绝缘等级：F级
8、阻抗：3%-4%
9、满载效率：≥97%
15、温升＜65K
11、环境温度-15°C--+45°C
12、抗电强度3500V/10mA/60s
13、相对湿度＜95℅
14、负载性能：连续100℅满载时，可承受3-倍瞬间电流
15、波形失真：无附加波形失真
16、噪音：＜55db
